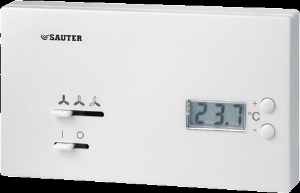

Sauter TSHK682F001 Fan-Coil-Raumtemperaturregler, mit digitaler Anzeige Sauter

Eigenschaften

• LCD-Anzeige der Raumtemperatur oder des Sollwertes, zwei Tasten (±) zum Einstellen des Sollwertes

• Ausgang für Heizen oder Kühlen je nach Anschlussart oder Wirksinnumkehr mit externem Schalter

• Mit Hauptschalter für die Netzspannung sowie Schiebeschalter für drei Ventilatorstufen

• Geeignet für die Wandmontage oder Montage auf Unterputzdosen

• Auswerteelektronik und Schaltrelais

• Quasistetige Temperaturregelung

• Ansteuerung 2-Punkt getaktet

• Individuelle Einzelraum-Temperaturregelung in Wohn- und Geschäftsräumen zur Ansteuerung von z. B.Elektroheizungen, thermischen Antrieben, Ventilatoren oder ühlaggregaten in Klimaanlagen.

Technische Daten

Elektrische Versorgung

Speisespannung 230 V~, ca. ±10, 50...60 Hz

Belastung 3(2) A, 230 V~

Belastung Ventilator 6(3) A, 230 V~

Kenngrössen

Einstellbereich 5...30 °C; Auflöung 0,5 °C

Proportionalband 3 K

Istwertanzeige 0...40 °C; Auflöung 0,1 °C

Hysterese Ca. ±0,1...0,5 K

Küzeste Schaltperiode Ca. 18 min (E = 0,5)

Zeitkonstante in Luft ruhend 20 min

Totzeit in Luft ruhend 2 min

Zeitkonstante in Luft bewegt (0,2 m/s) 15 min

Totzeit in Luft bewegt (0,2 m/s) 1 min

Umgebungsbedingungen

Zul. Umgebungstemperatur 0...55 °C

Konstruktiver Aufbau

Gewicht 0,18 kg

Gehäuse Reinweiss (RAL 9010)

Gehäusematerial Schwer entflammbarer Thermoplast

(Brandklasse UL94 HB)

Sockel Schwarzer Thermoplast mit NTC-Fühler

Kabeleinführung Rückseitig

Schraubklemmen Für Leitungen bis 2,5 mm²

Normen, Richtlinien

Schutzart IP 30 (EN 60529)

Schutzklasse II (IEC 60730)
