Artikelnummer: DCM6

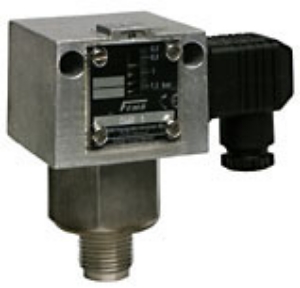

Honeywell Universaldruckschalter (DCM)
Zur Überdruck-Messung von nicht
aggressiven gasförmigen und flüssigen
Medien. Dieser Universaldruckschalter
ist sowohl im allgemeinen Maschinenbau
und der Druckmaschinenindustrie
einsetzbar, als auch in der Pneumatik
und Hydraulik.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G¼",
Außengewinde G½"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses:
Seewasserbeständiger Aluminium-Druckguss
GDAlSi12
Mediumstemp.: -25...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind.
Umgebungstemp.: -25...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann.
Schaltfunktion: 8A bei 250Vac, 5A bei
250Vac induktiv, 8A bei 24Vdc, 0,3A
bei 250Vdc
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-301: Klemmenanschluss-Gehäuse, IP65
-307: Zwei Mikroschalter, parallel oder
nacheinander schaltend. Schaltabstand
fest. Klemmenanschluss-Gehäuse, IP65.
Bitte unbedingt Schaltabstand angeben
-217: Zwei Mikroschalter, 1 Stecker,
nacheinander schaltend, Schaltabstand
einstellbar. Bitte unbedingt
Schaltschema angeben
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar). Schaltleistung: max. 24
VDC, 100 mA, min. 5 V DC, 2mA.
-351: Schaltgehäuse mit
Oberflächenschutz,
IP65(Chemieausführung)
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
Registrierungen: SIL2 nach IEC 61508-2
Medium: Flüssigkeit oder Gas
Skalen-Kalibrierung: fallender Druck
Feste Schaltdifferenz
Einstellb. Druckbereich: 0.5...6bar
Var. Hysterese: no
Feste Hysterese: 0.15bar
Max. Druck: 16bar
Mediumberührte Werkstoffe:
Edelstahl
