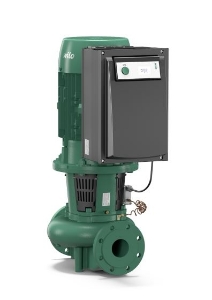

Wilo CronoLine-IL-E 50/160-5,5/2 , Art.Nr. : 2159316

Besonderheiten/Produktvorteile

• Energieeinsparung durch integrierte elektronische Leistungsanpassung
• Optionale Schnittstellen zur Buskommunikation durch einsteckbare IF-Module
• Einfache Bedienung durch Grüne-Knopf-Technologie und Display
• Integriertes Doppelpumpenmanagement
• Integrierter Motorvollschutz (KLF) mit Auslöseelektronik

Bauart

Elektronisch geregelte Trockenläufer-Einzelpumpe in Inline-Bauart mit Flanschanschluss und automatischer Leistungsanpassung

Einsatz

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung/Funktion

Betriebsarten

• p-c für konstanten Differenzdruck
• p-v für variablen Differenzdruck
• PID-Control
• Stellerbetrieb (n=constant)

Handbedienebene

• Grüner Knopf und Display

Manuelle Funktionen

• Einstellung des Differenzdruck-Sollwertes
• Einstellung der Drehzahl (Handstellbetrieb)
• Einstellung der Betriebsart
• Einstellung Pumpe EIN/AUS
• Konfiguration aller Betriebsparameter
• Fehlerquittierung

Externe Steuerfunktionen

• Steuereingang „Vorrang Aus“
• Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
• Analogeingang 0-10 V, 0–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
• Analogeingang 2–10 V, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
• Analogeingang 0–10 V für Ist-Wert-Signal des Drucksensors
• Analogeingang 2–10 V, 0-20 mA, 4–20 mA für Ist-Wert-Signal des Drucksensors

Melde- und Anzeigefunktionen

• Sammelstörmeldung SSM
• Sammelbetriebsmeldung SBM

Datenaustausch

• Infrarot Schnittstelle zum drahtlosen Datenaustauschmit IR-Monitor/IR-Stick
• Steckplatz für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON) zur Anbindung an die Gebäudeautomation

Sicherungsfunktionen

• Motorvollschutz mit integrierter Auslöseelektronik
• Zugriffssperre

Doppelpumpen-Management (Doppelpumpe bzw. 2 x Einzelpumpe)

• Haupt-/Reservebetrieb (automatische Störumschaltung)
• Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
• Additionsbetrieb
• Additionsbetrieb (wirkungsgradoptimierte Spitzenlast-Zu- und -Abschaltung)

Lieferumfang

• Pumpe
• Einbau- und Betriebsanleitung

Typenschlüssel

Technische Daten

• Zulässiger Temperaturbereich -20 °C bis +140 °C
• Netzanschluss
• 3~440 V ±10 %, 50/60 Hz
• 3~400 V ±10 %, 50/60 Hz
• 3~380 V -5 % +10 %, 50/60 Hz
• Schutzart IP 55
• Nennweite DN 40 bis DN 200
• Max. Betriebsdruck 16 bar

Werkstoffe

• Pumpengehäuse und Laterne: EN-GJL-250
• Laufrad
• Standardausführung: EN-GJL-200
• Sonderausführung: Bronze CuSn 10
• Welle: 1.4122
• Gleitringdichtung: AQEGG; andere Gleitringdichtungen auf Anfrage

Beschreibung/Konstruktion

Einstufige Niederdruck-Kreiselpumpe in Inline-Bauart mit

• Gleitringdichtung
• Flanschanschluss
• Laterne
• Kupplung
• Antrieb mit integrierter elektronischer Drehzahlregelung
