Besonderheiten/Produktvorteile
- Hoher Korrosionsschutz durch Kataphorese-Beschichtung
- Serienmäßige Kondensatablaufbohrungen in den Motorgehäusen und Laternen
- Ausführung Serie: Motor mit ungeteilter Welle
- Ausführung N: Standardmotor V1 mit Edelstahl-Steckwelle
- Drehrichtungsunabhängige, zwangsumflutete Gleitringdichtung
Bauart

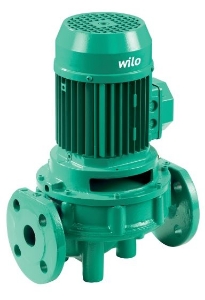

Trockenläuferpumpe in Inline-Bauart mit Verschraubungs- oder Flanschanschluss.
Einsatz
Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
Lieferumfang
- Pumpe
- Einbau- und Betriebsanleitung
Typenschlüssel
Beispiel | IPL 40/160-4/2 |
IPL | Inline-Pumpe |
40 | Nennweite DN des Rohranschlusses |
160 | nominaler Laufraddurchmesser |
4 | Motornennleistung P2 in kW |
2 | Polzahl |
Technische Daten
- Zulässiger Temperaturbereich -20 °C bis +120 °C
- Netzanschluss 3~400 V, 50 Hz (andere auf Anfrage)
- Schutzart IP 55
- Nennweite Rp 1 bis DN 100
- Max. Betriebsdruck 10 bar (Sonderausführung: 16 bar)
Werkstoffe
- Pumpengehäuse und Laterne: EN-GJL-250
- Laufrad: PPO-glasfaserverstärkt/EN-GJL-200 (je nach Pumpentyp)
- Welle: 1.4021
- Gleitringdichtung: AQEGG; andere Gleitringdichtungen auf Anfrage
Beschreibung/Konstruktion
Einstufige Niederdruck-Kreiselpumpe in Inline-Bauart mit
- Gleitringdichtung
- Flanschanschluss mit Druckmessanschluss R 1/8
- Motor mit ungeteilter Welle
