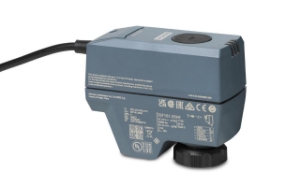

Picture of Siemens Stellantrieb f. Kleinventile 24V DC0..10V 75s Art. Nr.: SSB161.05HF (Nachfolger für SSB61)
Manufacturers: Siemens , Siemens

Siemens Stellantrieb f. Kleinventile 24V DC0..10V 75s Art. Nr.: SSB161.05HF (Nachfolger für SSB61)

CHF 180.70 incl tax
CHF 135.55 incl tax

Artikelnummer: SSB161.05HF

Nachfolger für SSB61

SKU: SSB161.05HF
●Für Kleinventile 2W..K.., 3W.., 4W..
●Für Zonenventile VVP.., VXP.., VMP..
●Typischerweise in Applikationen für Kühldecke, VVS und Fan-Coils
●Selbstkalibrierung zum Ventilhub
●Direkte Montage mit Kupplungsmutter, keine Werkzeuge erforderlich
●Antriebsstösselsposition, manuell einstellbar, Stellungs- und Stellantriebsbewegungsanzeige (LED)
●Paralleler Betrieb mehrerer Stellantriebe möglich
●Entfernbares Kabel, Standardlänge 1,5 m
Weniger

Technische Daten
Stellkraft
200 N
Hub
1.2 mm, 6.5 mm
Leistungs-
aufnahme
3 VA
Stellzeit
12.5 s
Kabellänge
1,5 m
Stellsignal
DC 0…10 V
Schutzart
IP54
Umgebungstemperatur Betrieb
1…50 °C
Mediumstemperatur
1…110 °C
Umgebungsfeuchte Betrieb
5...85 % r.h.
Abmessungen (B x H x T)
104.4 x 92.6 x 49 mm
Montagelage
360°
Betriebs-
spannung
AC 24 V
Farbe
Grau



*
*
*
●Für Kleinventile 2W..K.., 3W.., 4W..
●Für Zonenventile VVP.., VXP.., VMP..
●Typischerweise in Applikationen für Kühldecke, VVS und Fan-Coils
●Selbstkalibrierung zum Ventilhub
●Direkte Montage mit Kupplungsmutter, keine Werkzeuge erforderlich
●Antriebsstösselsposition, manuell einstellbar, Stellungs- und Stellantriebsbewegungsanzeige (LED)
●Paralleler Betrieb mehrerer Stellantriebe möglich
●Entfernbares Kabel, Standardlänge 1,5 m
Weniger

Technische Daten
Stellkraft
200 N
Hub
1.2 mm, 6.5 mm
Leistungs-
aufnahme
3 VA
Stellzeit
12.5 s
Kabellänge
1,5 m
Stellsignal
DC 0…10 V
Schutzart
IP54
Umgebungstemperatur Betrieb
1…50 °C
Mediumstemperatur
1…110 °C
Umgebungsfeuchte Betrieb
5...85 % r.h.
Abmessungen (B x H x T)
104.4 x 92.6 x 49 mm
Montagelage
360°
Betriebs-
spannung
AC 24 V
Farbe
Grau
