Technische Daten
| Wellendurchmesser (mm) | 35 |
| Außendurchmesser (mm) | 72 |
| Breite (mm) | 17 |
| Ausführung | Aussenring mit sphärischer Mantelfläche |
| Befestigung auf der Welle | Befestigung mit Presspassung |
| Dynamische Belastung (kN) | 25.5 |
| Statische Belastung (kN) | 15.3 |
| Mit Dichtung | Ja |
| Grenzdrehzahl (rpm) | 6300 |
| Gewicht (kg) | 0.25 |
Beschreibung

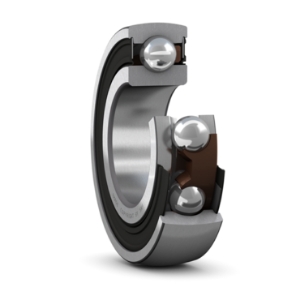

SKF Y-Lager, in der Norm werden sie Spannlager genannt, basieren auf abgedichteten Rillenkugellagern der Reihen 62 bzw. 63 mit kugelig ausgeführter Aussenringmantelfläche. Sie werden serienmässig in verschiedenen Baureihen und Grössen gefertigt. Sie haben entweder einen normalen, in der Hauptsache aber einen ein- bzw. beidseitig verbreiterten Innenring.
Die einzelnen Y-Lagerbaureihen unterscheiden sich im Wesentlichen durch die Art ihrer Befestigung auf der Welle. Diese erfolgt entweder über zwei Gewindestifte im Innenring, einen Exzenterring mit einem Gewindestift, eine Spannhülse oder die Passung.
Y-Lager ergeben in Kombination mit einem entsprechenden Lagergehäuse Y-Lagereinheiten. Diese können moderate fertigungs- oder montagebedingte Fluchtungsfehler, im Normalfall aber keine wärmebedingten Längenänderungen der Welle zwangsfrei ausgleichen. Y-Lagereinheiten ermöglichen einfache und wirtschaftliche Lagerungen, die vor allem in landwirtschaftlichen Maschinen, Baumaschinen, Textilmaschinen, Verpackungsmaschinen, Förderanlagen, Lüftern und Maschinen für die Lebensmittelindustrie Verwendung finden.
