Technische Daten
| Außenmaß Lager (mm) | 85 |
| Bauform | Dreieckig |
| Länge (mm) | 179 |
| Höhe (mm) | 160 |
| Höhe Achse (mm) | 60 |
| Sockelhöhe (mm) | 0 |
| Anzahl Schraublöcher | 3 |
| Mittenabstand Befestigungslöcher (mm) | 160 |
| Material Gehäuse | Grauguss |
Beschreibung

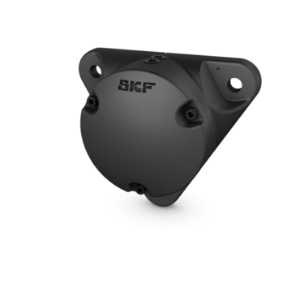

Die FNL-Flanschlagergehäuse sind konzipiert für die Einbauart "Lager auf Spannhülse und glatter Welle" mit 20 bis 100 mm Durchmesser und vorgesehen für den Einbau von Pendelkugellager der Reihen 12 K und 22 K, Pendelrollenlager der Reihe 222 K, CARB Toroidalrollenlager der Reihe C 22 K.
Die FNL-Flanschlagergehäuse stehen grössenabhängig in zwei Ausführungen zur Verfügung. Die kleineren Gehäuse bis einschliesslich Grösse FNL 513 haben einen dreieckigen Flansch, ab FNL 514 einen quadratischen Flansch.
Die FNL-Flanschlagergehäuse sind erhältlich als Endlagergehäuse mit geschlossenem Enddeckel, Ausführung A, und als beidseitig offenes Lagergehäuse für durchgehende Welle, Ausführung B.
Die Stehlagergehäuse werden standardmäßig aus Grauguss gefertigt
