Hersteller: SKF

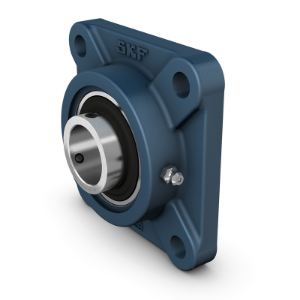

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.3/4 TF

Name: SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.3/4 TF
SKU: FY 1.3/4 TF
Price: 168.00 CHF
Availability: InStock

CHF 168.00

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 1.3/4 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 1.3/4 TF

Menge:

d	44.45 mm	Bohrungsdurchmesser
d₁	56.8 mm	AuÃŸendurchmesser Innenring
A	39 mm	Gesamtbreite
A₁	14 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	26.5 mm	Ãœberstand des Enddeckels
B	49.2 mm	Breite des Innenrings
B₄	8 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	102 mm	Oberer AuÃŸendurchmesser
D_b2	112 mm	Unterer AuÃŸendurchmesser
D_c	119.1 mm	Durchmesser Zentriervertiefung im Gehäuse
J	105 mm	Abstand zwischen Befestigungsschrauben
L	137 mm	Gesamtlänge
N	16 mm	Durchmesser FuÃŸschraubenloch
s₁	30.2 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	54.2 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

2 kg

Stellschraube	5/16-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
