Hersteller: SKF

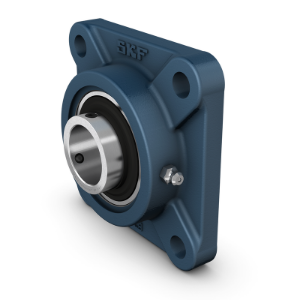

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 2.3/16 TF

Name: SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 2.3/16 TF
SKU: FY 2.3/16 TF
Price: 261.50 CHF
Availability: InStock

CHF 261.50

SKF Vierkantflansch-Kugellagereinheiten Art. Nr. FY 2.3/16 TF
Einhaltung der Norm:
Zweckspezifisch:
Gehäusewerkstoff:
DichtungslÃ¶sung:

Artikelnummer: FY 2.3/16 TF

Menge:

d	55.563 mm	Bohrungsdurchmesser
d₁	69.06 mm	AuÃŸendurchmesser Innenring
A	47.5 mm	Gesamtbreite
A₁	16 mm	Flanschbreite
A₃	3.2 mm	Tiefe der Zentriereindrehung
A₅	37.5 mm	Ãœberstand des Enddeckels
B	55.6 mm	Breite des Innenrings
B₄	9 mm	Abstand von Stirnseite Sicherung bis Gewindemitte
D_b1	122 mm	Oberer AuÃŸendurchmesser
D_b2	134 mm	Unterer AuÃŸendurchmesser
D_c	150.8 mm	Durchmesser Zentriervertiefung im Gehäuse
J	130 mm	Abstand zwischen Befestigungsschrauben
L	162 mm	Gesamtlänge
N	18 mm	Durchmesser FuÃŸschraubenloch
s₁	33.4 mm	Abstand von Stirnseite Sicherung bis Laufbahnmitte
T	64.4 mm	Gesamtbreite der Einheit

Gewicht Lagereinheit

3.25 kg

Stellschraube	3/8-24 UNF
SechskantschlüsselgrÃ¶ÃŸe für Befestigungsschraube
Empfohlenes Anzugsmoment für Befestigungsschraube
Empfohlener Durchmesser für Befestigungsschrauben, mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll
