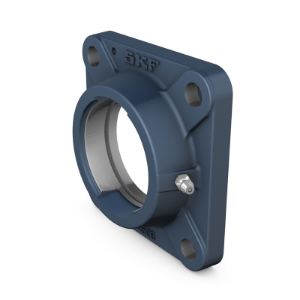

SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 509

Name: SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 509
SKU: FYJ 509
Price: 61.00 CHF
Availability: InStock

CHF 61.00

SKF Quadratisches Flanschlagergehäuse für Spannlager Art. Nr. FYJ 509
Werkstoff:

Artikelnummer: FYJ 509

Menge:

Werkstoff

D_a	85 mm	Durchmesser des kugeligen Sitzes
D_b1	107 mm	Oberer AuÃŸendurchmesser
D_b2	108 mm	Unterer AuÃŸendurchmesser
D_c	119.1 mm	Zentrierdurchmesser
A	38 mm	Gesamtbreite
A₁	16 mm	Flanschbreite
A₂	21 mm	Axiale Position des kugeligen Sitzes (von Aufspannfläche)
A₃	3.2 mm	Tiefe der Zentriereindrehung
J	105 mm	Abstand zwischen Befestigungsschrauben
L	137 mm	Gesamtlänge
N	16 mm	Durchmesser FuÃŸschraubenloch

1.45 kg

Gewicht Gehäuse

Empfohlener Durchmesser für Befestigungsschrauben, mm	14 mm
Empfohlener Durchmesser für Befestigungsschrauben, Zoll	0.5625 in
