Artikelnummer: DCM4016

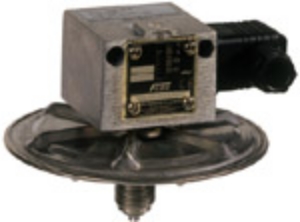

Honeywell Universaldruckschalter,
kleiner Einstellbereich (DCM)
Zur Überdruck-Messung von nicht
aggressiven gasförmigen und flüssigen
Medien. Dieser Universaldruckschalter
ist sowohl im allgemeinen Maschinenbau
und der Druckmaschinenindustrie
einsetzbar, als auch in der Pneumatik
und Hydraulik.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Aussengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumstemp.: -15...60C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -15...60C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann.
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-301: Klemmenanschluss-Gehäuse, IP65
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar). Schaltleistung: max. 24
VDC, 100 mA, min. 5 V DC, 2mA.
-351: Schaltgehäuse mit
Oberflächenschutz,
IP65(Chemieausführung)
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
Registrierungen: SIL2 nach IEC 61508-2
Medium: Flüssigkeit oder Gas
Skalen-Kalibrierung: fallender Druck
Feste Schaltdifferenz
Einstellb. Druckbereich: 1...16mbar
Feste Hysterese: 2mbar
Max. Druck: 1bar
Mediumberührte Werkstoffe:
Perbunan + Edelstahl
