Artikelnummer: DWR1-205

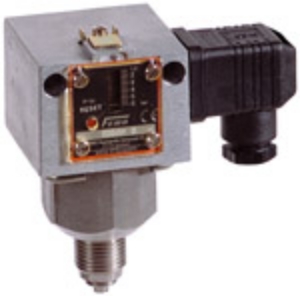

Honeywell Maximaldruckbegrenzer für
Heißwasser, Dampf, Gas, flüssige
Brennstoffe (DWR-B)
Zur Überwachung von Maximaldruck
von Heißwasser, Brenngase und
flüssige Brennstoffe.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -25...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Registrierungen: TV-DWFS (SDBFS).17-281
nach VdTUEV Merkblatt Druck 100,
Ausgabe 03.2017, DIN EN 12952-11:2007
und DIN EN 12953-9:2007
ID 0000035004 nach DIN EN 764-7:2002
und DIN EN 13611:2008
ID 0000020756 nach VdTUEV Merkblatt
Druck 100, Ausgabe 04.83
CE-0085CL0343 nach DIN EN 1854, Ausgabe
01.10.2010
SIL2 nach IEC 61508-2
Verriegelung/Rückstellung: Max.
druck/Taste
Medium: Heißwasser, Dampf, Gas, Brenngas
Skalen-Kalibrierung: steigender Druck
Einstellb. Druckbereich: 0.2...1.6bar
Max. Druck: 6bar
