Artikelnummer: DWR6-574

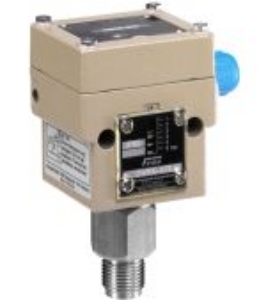

Honeywell Minimaldruckwächter (Ex-i) für
Heißwasser, Dampf, Brenngase und
flüssige Brennstoffe (DWR..-574)
Die Druckbegrenzer in
Sicherheitstechnik bieten gegenüber den
normalen Druckschaltern in vielen
Punkten ein höheres Maß an Sicherheit und
sind deshalb besonders für Anlagen der
chemischen Verfahrenstechnik und der
Wärmetechnik geeignet, bei denen
besonders auf Sicherheit bei der
Drucküberwachung Wert gelegt
werden muss. Die Druckschalter sind
auch in Ex-Bereichen (Zone 0, 1, 2 und
20, 21, 22) einsetzbar und benötigen in
jedem Fall einen Trennschaltverstärker.
Der Trennschaltverstärker ist auch für
die Überwachung der Leitungen auf
Kurzschluss und Leitungsbruch zuständig
und bietet deshalb, auch in
Nicht-Ex-Bereichen, einen zusätzlichen
Sicherheitsvorteil. Bei Ex-Anwendungen
muss der Trennschaltverstärker außerhalb
der Ex-Zone installiert werden. Die
Leitungen zwischen Trennschaltverstärker
und dem Druckschalter werden auf
Kurzschluss und Leitungsbruch überwacht.
Ex-Zündschutzart: Ex II 1/2G Ex
ia IIC T6 Ga/Gb, Ex II 1/2D Ex ia IIIC
T80 oC
Eigensicherheit: Die im
explosionsgefährdeten Bereich
eingesetzten Betriebsmittel sind
Bestandteile eigensicherer Stromkreise.
Ein Stromkreis ist eigensicher, wenn
die darin enthaltenen Energiemenge zu
gering ist, um Funken oder andere
thermische Effekte zu generieren,
welche eine umgebende zündfähige
Atmosphäre zum Zünden bringen kann.
FEMA-Druckschalter in Zündschutzart Ex-i
dürfen nur in Zusammenschaltung
mit einen baumustergeprüften
Trennschalterverstärker eingesetzt
werden. Führend für die
Zündschutzart ist dabei die
Zulassung des Trennschaltverstärkers.
Generell fallen Druckschalter unter die
Rubrik Einfaches elektrisches
Betriebsmittel und sind somit nicht
zwingend zur Zertifizierung
verpflichtet. Geräte in Ex-i Ausführung
weisen die typischen Merkmale für den
Einsatz von Geräten in dieser
Zündschutzart auf. Dazu gehören
Mikroschalter mit Goldkontakt, eine
Erdungsschraube intern, eine blaue
Reihenklemme, sowie eine zugelassene
Leitungseinführung in blauer Farbe.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde: G1/4,
Außengewinde: G1/2
Elektrischer Anschluss:
Klemmenanschluss M16x1,5
Schutzart: IP65
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Alu-Druckguss GD Al Si 12. Alu-Gehäuse
mit beständigem Kunststoff
beschichtet
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -25...60C
Max. Mediumstemp.: 60oC. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...60C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: Versorgungsstromkreis:
Ui = 14 V DC Ri = 1500 Ohm Ci = 1 nF Li
= 100 MikroH
Registrierungen: TV-DWFS (SDBFS).17-281
nach VdTUEV Merkblatt Druck 100,
Ausgabe 03.2017, DIN EN 12952-11:2007
und DIN EN 12953-9:2007
ID 0000035004 nach DIN EN 764-7:2002
und DIN EN 13611:2008
CE-0085CL0343 nach DIN EN 1854, Ausgabe
07.2006
IBExU12ATEX1040 nach ATEX 2014/34/EU
IECEx IBE 14.0077
SIL2 nach IEC 61508-02
Medium: Heißwasser, Dampf, Gas, Brenngas
Ex class: Ex-i
Skalen-Kalibrierung: fallender Druck
Schaltdifferenz nicht einstellbar
Einstellb. Druckbereich: 0.5...6bar
Feste Hysterese: 0.2bar
Max. Druck: 16bar
