Artikelnummer: DWR40-203

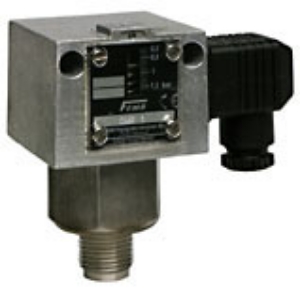

Honeywell Druckwächter für Heißwasser,
Dampf, Gas, flüssige Brennstoffe (DWR)
Zur Drucküberwachung von
Heißwasser, Brenngase und flüssige
Brennstoffe.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G¼",
Außengewinde G½"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -25...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar. Schaltleistung: max. 24 VDC,
100 mA, min. 5 V DC, 2mA
-301: Klemmenanschluss-Gehäuse, IP65
-513: vergoldete Kontakte, einpolig
umschaltend. Schaltdifferenz fest.
IP65. Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA, geeigneter
Trennschaltverstärker erforderlich,
Schutzgrad Ex-i
Registrierungen: TV.DWFS (SDBFS).17-281
nach VdTUEV Merkblatt Druck 100,
Ausgabe 03.2017 und DIN EN 12952-11 und
DIN EN 12953-9:2007
ID 0000035004 nach DIN EN 764-7:2002
und DIN EN 13611:2015-09
CE-0085CL0343 nach DIN EN 1854, Ausgabe
01.10.2010
SIL2 nach IEC 61508-2
Medium: Heißwasser, Dampf, Gas, Brenngas
Skalen-Kalibrierung: steigender Druck
Einstellbare Schaltdifferenz
Einstellb. Druckbereich: 8...40bar
Var. Hysterese: 2.3...6.6bar
Feste Hysterese: no
Max. Druck: 63bar
