Artikelnummer: EX-DWR3

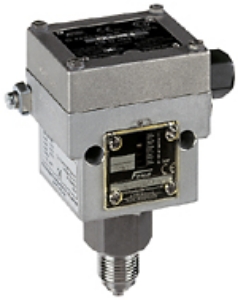

Honeywell Drucküberwachung (Ex-d) für
Warmwasser, Dampf, Gas, Öl (Ex-DWR)
FEMA Unterdruckschalter erfassen die
Druckdifferenz gegenüber dem
Umgebungsdruck. Alle Daten bezüglich der
Druckschaltbereiche und damit auch die
Skaleneinteilung an der
Schaltvorrichtung müssen verstanden
werden als die Druckdifferenz zwischen
dem relevanten Atmosphärendruck und dem
eingestellte Schaltdruck. Der
"Null"-Punkt auf der Skala des Geräts
entspricht dem jeweiligen
Atmosphärendruck. Ex-Schutz Grad:
Ex II 2G Ex d e IIC T6 Gb, Ex II 1/2D
Ex ta/tb IIIC T80 oC Da/Db
Explosionsgeschützte Schalter und andere
elektrische funktionale Einheiten, die
fähig sind, explosive Mischgase zu
entzünden, sind in einem Gehäuse
gekapselt, das den explosiven Druck
einer internen Explosion übersteht.
Außerdem verhindert das spezielle
Design die Übertragung der Explosion an
die umgebende Atmosphäre.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss:
Klemmenanschluss M16x1,5
Schutzart: IP65
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -25...60C
Max. Mediumstemp.: 60oC. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -20...60C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 3 A bei 250 V AC, 2 A
bei 250 V AC induktiv, 3 A bei 24 V DC,
0,03 A bei 250 V DC
Registrierungen: TV-DWFS (SDBFS).17-281
nach VdTUEV Merkblatt Druck 100,
Ausgabe 03.2017, DIN EN 12952-11:2007
und DIN EN 12953-9:2007
ID 0000035004 nach DIN EN 764-7:2002
und DIN EN 13611:2008
CE-0085CL0343 nach DIN EN 1854, Ausgabe
07.2006
IBExU12ATEX1040 nach ATEX 2014/34/EU
IECEx IBE 14.0077
SIL2 nach IEC 61508-02
Medium: Heißwasser, Dampf, Gas, Brenngas
Ex class: Ex-d
Skalen-Kalibrierung: steigender Druck
Einstellb. Druckbereich: 0.2...2.5bar
Feste Hysterese: 0.1bar
Max. Druck: 16bar
