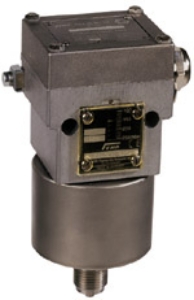

Artikelnummer: EX-DGM506
Honeywell Druckwächter (Ex-d) für
Brenngase (Ex-DGM)
Zur Überwachung des Überdrucks in
explosionsgefährdeten Bereichen mit
Brenngasen. Explosionsschutzart: Ex II
2G Ex d e IIC T6 Gb, Ex II 1/2D Ex
ta/tb IIIC T80 oC Da/Db
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss:
Klemmenanschluss M16x1,5
Schutzart: IP65
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -25...60C
Max. Mediumstemp.: Kurzzeitig
einwirkende höhere Temperaturen sind
möglich, wenn durch geeignete
Maßnahmen (z. B. Wassersackrohr)
obige Grenzwerte am Schaltgerät
sichergestellt sind (siehe Zubehör für
Druckschalter / Transmitter
Umgebungstemp.: -20...60C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 3 A bei 250 V AC, 2 A
bei 250 V AC induktiv, 3 A bei 24 V DC,
0,03 A bei 250 V DC
Registrierungen: CE-0085 AQ 1088 nach
EU/2009/142/EG (30.11.2009) und DIN EN
1854 (01.07.2006)
IBExU12ATEX1040 nach ATEX 2014/34/EU
SIL2 gemäß IEC 61508-2
Medium: Brenngas
Ex class: Ex-d
Skalen-Kalibrierung: steigender Druck
Max. Druck: 5bar
Einstellb. Druckbereich: 15...60mbar
Feste Hysterese: 10mbar
