Artikelnummer: DGM516

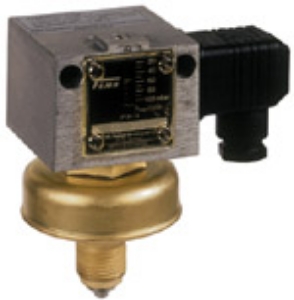

Honeywell Druckwächter für Brenngase (DGM)
Die Gasdruckwächter sind für alle Gase
nach DVGW-Arbeitsblatt G260 und für Luft
geeignet.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumstemp.: -25...60C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...60C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar. Schaltleistung: max. 24 VDC,
100 mA, min. 5 V DC, 2mA
-301: Klemmenanschluss-Gehäuse, IP65
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
-574: Öffnerkontakt mit
Widerstandskombination, für
Minimaldrucküberwachung, vergoldete
Kontakte. Gehäuse mit Kunststoff
beschichtet (Chemieausführung), IP65,
Zündschutzart: Ex-i
-575: Öffnerkontakt mit
Widerstandskombination, für
Minimaldrucküberwachung, vergoldete
Konakte. Gehäuse mit Kunststoff
beschichtet (Chemieausführung), IP65,
Zündschutzart: Ex-i
-576: Öffnerkontakt mit
Widerstandskombination, für
Maximaldrucküberwachung, vergoldete
Kontakte. Gehäuse mit Kunststoff
beschichtet (Chemieausführung), IP65,
Zündschutzart: Ex-i
-577: Öffnerkontakt mit
Widerstandskombination, für
Maximaldrucküberwachung, vergoldete
Konakte. Gehäuse mit Kunststoff
beschichtet (Chemieausführung), IP65,
Zündschutzart: Ex-i
Registrierungen: CE-0085 AQ 1088 nach
EU/2016/426 A III B (09.03.2016) und
DIN EN 1854 (01.10.2010)
SIL2 nach IEC 61508-2
Medium: Brenngas
Skalen-Kalibrierung: steigender Druck
Einstellb. Druckbereich: 0.04...0.16bar
Feste Hysterese: 12mbar
Max. Druck: 5bar
Mediumberührte Werkstoffe:
Edelstahl
