Artikelnummer: SDBAM32

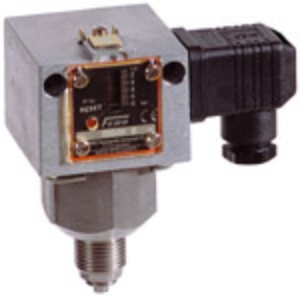

Honeywell Maximaldruckbegrenzer
"besonderer Bauart" (SDB)
Maximaldruckbegrenzer mit interner
Verriegelung.
Zur Maximaldruck-Überwachung in Dampf-
und Heißwasseranlagen.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -20...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -20...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Registrierungen: TUEV-SDB-11-134 nach
VdTUEV Merkblatt Druck 100, Ausgabe
07.2006, DIN EN 12952-11, Ausgabe
09.2007 und DIN EN 12953-9, Ausgabe
09.2007
01 202 931-B-11-0001 nach Richtlinie
97/23/EC
SIL2 nach IEC 61508
Verriegelung/Rückstellung: Max.
druck/Taste
Medium: Heißwasser, Dampf
Skalen-Kalibrierung: steigender Druck
Einstellb. Druckbereich: 6...32bar
Feste Hysterese: 3bar
Max. Druck: 45bar
