Artikelnummer: DWAM32

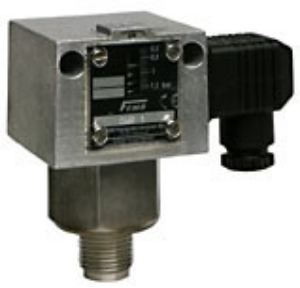

Honeywell Maximaldrucküberwachung in
"besonderer Bauart" (DA)
Maximaldruckwächter "besonderer Bauart"
für Dampf und Heißwasser. Es
handelt sich um einen Druckschalter
"besonderer Bauart" mit einem
selbstüberwachenden Drucksensor,
gebaut nach Druckgeräterichtlinie DGR
97/23EG.
Druckart: Überdruck, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumberührte Werkstoffe:
Edelstahl
Mediumstemp.: -20...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -20...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar. Schaltleistung: max. 24 VDC,
100 mA, min. 5 V DC, 2mA
-301: Klemmenanschluss-Gehäuse, IP65
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
Registrierungen: TUEV-DW-15-132 für DWAM
...nach VdTUEV Merkblatt Druck 100,
Ausgabe 07.2006, DIN EN 12952-11,
Ausgabe 09.2007 und DIN EN 12953-9,
Ausgabe 09.2007
01 202 931-B-11-0001 nach Richtlinie
97/23 EC
SIL2 nach IEC 61508-2
Medium: Heißwasser, Dampf
Skalen-Kalibrierung: steigender Druck
Feste Schaltdifferenz
Einstellb. Druckbereich: 6...32bar
Var. Hysterese: no
Feste Hysterese: 1.2bar
Max. Druck: 45bar
