Artikelnummer: V5004TY10252200

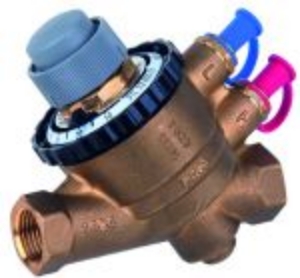

Honeywell Druckunabhängiges
Strangregulier- und Regelventil Kombi-QM
Das Kombi-QM ist ein druckunabhängiges
Regelventil. Es besteht aus einem
Volumenstromregler und einem
Temperaturregl vollständiger Autorität
über die gesamte Hublänge,
kombiniert in einem einzigen Ventil.
Die Ausstattung mit einem Kombi-Q
Stellantrieb ermöglicht eine
modulierende Temperaturregelung über den
gesamten Hubweg. Das Ventil ist zur
Verwendung i Systemen mit variablem und
konstantem Durchfluss geeignet. Es kann
in System mit konstantem Volumenstrom
(ohne Stellantrieb) als
Konstantdurchflussbegrenzer oder in
Systemen mit variablem Durchfluss als
druckunabhängiges Regelventil verwendet
werden.
Das Kombi-QM wird üblicherweise zur
Strangregulierung und
Temperaturregelung bei
Gebläsekonvektoren, Klimageräten,
Kühldecken und
Einrohr-Heizsystemen verwendet.
Automatische, druckunabhängige
Strangregulierung und Regelung
Präzise druckunabhängige
Volumenstromleistung
Höchstes Energiesparpotenzial
durch effiziente Energieübertragung und
minimierte Pumpendrehzahl
Integrierte Messmöglichkeit zur
Ermittlung des optimalen Sollwerts für
die Pumpe
Reduzierte Bewegungen der
Stellantriebe, da Druckschwankungen
keinen Einfluss auf die erforderliche
Temperatur haben
Keine aufwändige Berechnung für Auswahl
erforderlich
Kein Strangregulierverfahren für
Inbetriebnahme erforderlich
Große Bandbreite von Anwendungen
DN15 bis DN250
Zahlreiche Varianten zur Unterstützung
von Standard-Volumenströmen sowie
Anforderungen mit geringen und hohen
Volumenströmen
Deckt zwei Funktionen in einem Ventil
ab; dies reduziert Montagekosten
Einfache Inbetriebnahme
Voreinstellung mit sichtbarer
Volumenstrom-Skala am Ventil
Voreinstellung von Hand; kein Werkzeug
erforderlich
Voreinstellung sogar bei laufendem
System und bei einem bereits
installierten Stellantrieb möglich
Kann zur Strangregulierung eines
Systems verwendet werden, selbst wenn
nur Teile eines Gebäudes in Betrieb sind
Wartungsfreundlich
Notabsperrfunktion mit Kunststoffkappe,
nicht für Dauerverwendung
Messmöglichkeit für problematische
Anwendungen
Medium: Wasser oder
Wasser-Glykol-Gemisch gemäß
VDI-Richtlinie 2035
Mediumstemp.: -10...120C
Max. Diff.-Druck: 400kPa
Voreinstellung: ja
Automatischer Abgleich: ja
Anschluss von Zubehör: Stirnseitiger
Anschluss
Einbauort: Rücklauf
Leckage: Gemäß Klasse IV IEC 60534-2-3
Druckunabhängig PICV
Ventilhub 6.0 mm
Nennweite DN: 25mm
Rohranschluss: Innengewinde
Anschlussdurchmesser: Rc 1"
Durchfluss min. (qi): 220l/h
Durchfluss max. (qs): 2200l/h
Delta-P: 25...400kPa
