Artikelnummer: M7284Q1082/U

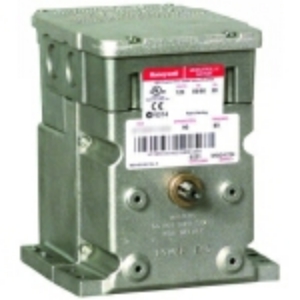

Honeywell Stellmotoren Modutrol IV
Modutrol-IV-Motoren sind Motoren mit
Federrücklauf und ohne
Federrücklauf zur Steuerung der
Klappen und Ventile.
Die Modelle M62xx sind Stellantriebe für
Dreipunkt-Schritt-Regelung mit einem
integrierten, galvanisch getrennten
Rückmeldepoti zur Anzeige der
Motorwellenposition.
Die Modelle M72xx verarbeiten Strom-
oder Spannungssignale von einem
elektronischen Steuergerät zur
Positionierung der Motorwelle in eine
beliebige Stellung zwischen "Auf" und
"Zu".
Die Modelle M91xx und M94xx verwenden
ein proportional modulierendes
135-Ohm-Signal zur Positionierung der
Motorwelle in eine beliebige Stellung
zwischen "Auf" und "Zu".
Modutrol-IV-Motoren werden in
Industriebrennersystemen und
Lüftungsanlagen zur Steuerung der
Klappen und Ventile eingesetzt.
Zulassungen: CE, UL, FM, CSA, EAC
Schutzart: IP44
Schutzklasse IP54 Aufrüstsatz als Zubehör
verfügbar
Umgebungstemp.: -40...66C
Max. Feuchte: 85%r.F.
Merkmale: Schraubklemmen gehören zum
Standardlieferumfang.
Zur Anpassung an die Wellenhöhe älterer
Motoren (ModIII) ist ein Adapterwinkel
erhältlich.
Bei den meisten Modellen kann der
Drehwinkel vor Ort eingestellt werden
(90 bis 160).
Aluminiumdruckgussgehäuse
Zwei einstellbare SPDT-Hilfsschalter
sind werkseitig montiert.
Zwei Wellenenden für stromlos geöffnete
bzw. stromlos geschlossene Ventile bzw.
Klappen. Beide Wellenenden haben
dasselbe Drehmoment.
Die Laufzeiten der Modutrol-Motoren
sind unabhängig von der Netzfrequenz.
Die Drehmomente der Motoren mit zwei
Wellenenden sind die Summen der
Wellendrehmomente (Wellenende für
Antrieb und Wellenende für
Zubehöranschluss).
Das Losbrechmoment ist das maximale zur
Verfügung stehende Drehmoment zur
Bewältigung gelegentlich
auftretender, hoher Belastungen wie
festsitzende Klappen oder Ventile. Das
Losbrechmoment ist das 1,5fache des
Nenndrehmoments.
Neben den Modellen in diesem Katalog
sind andere Modelle außerhalb von Europa
erhältlich. Die meisten Modelle
können mit den in Europa
erhältlichen Modellen ersetzt
werden.
Eingangsspannung: Standard: 24 V AC
Über optionalen
Einbautransformator: 24/120/230 V AC
Netzfrequenz: 50/60 Hz
Schaft: 9,5 mm² (3/8") für alle Modelle
an beiden Enden
Hilfsschalter: 2
Funktion: Öffner
Analogeingangssteuerung ohne
Federrücklauf (M72x4)
Versorgungsspannung: 24/120/230 Vac
Leistungsaufnahme: 13W
Drehwinkel: Fixed 90o
Laufzeit: Fixed 30s
Drehmoment: 17Nm
Stellungs-Rückmeldung: no
Typ: Serie 2
Ansteuerung: 4..20mA
