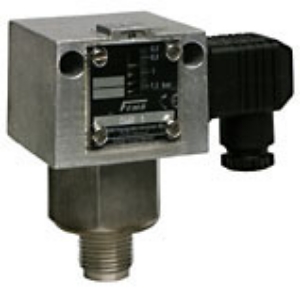

Artikelnummer: VNS111-201
Honeywell Vakuumschalter für aggressive
Flüssigkeiten, Gase (VNS)
Zur Überwachung und Regelung von
Drücken in Anlagen der chemischen
Industrie, der Verfahrenstechnik und
überall dort, wo der Druck von
aggressiven Flüssigkeiten und Gasen
überwacht werden muss.
Druckart: Vakuum, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12
Mediumstemp.: -25...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-301: Klemmenanschluss-Gehäuse, IP65
-307: Zwei Mikroschalter, parallel oder
nacheinander schaltend. Schaltabstand
fest. Klemmenanschluss-Gehäuse, IP65.
Bitte unbedingt Schaltabstand angeben.
-217: Zwei Mikroschalter, 1 Stecker,
nacheinander schaltend. Schaltabstand
einstellbar. Bitte unbedingt
Schaltschema angeben
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar. Schaltleistung: max. 24 VDC,
100 mA, min. 5 V DC, 2mA
-351: Schaltgehäuse mit
Oberflächenschutz,
IP65(Chemieausführung)
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
Registrierungen: SIL2 nach IEC 61508-2
Medium: aggressive Flüssigkeit oder Gas
Skalen-Kalibrierung: fallender Druck
Einstellb. Druckbereich: -1...0.1bar
Feste Hysterese: 50mbar
Max. Druck: 6bar
Mediumberührte Werkstoffe:
Edelstahl
