Artikelnummer: VCM4156

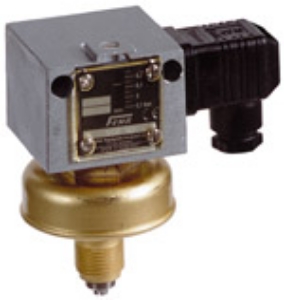

Honeywell Vakuumschalter für
Flüssigkeiten, Gase (VCM)
Zur Überwachung von Vakuum von
nicht aggressiven flüssige und gasförmige
Medien. Die FEMA-Vakuumschalter
erfassen den Druckunterschied gegenüber
dem Atomsphärendruck. Alle Angaben über
Schaldruckbereiche und damit auch die
Skaleneinteilung an den Schaltgeräten
sind deshalb als Druckdifferenz
zwischen dem jeweiligen Atmosphärendruck
und dem eingestellten Schaltdruck zu
verstehen. Der Bezugspunkt "Null" auf
der Geräteskala entspricht dem
jeweiligen Atmosphärendruck.
Druckart: Vakuum, relativ
Druckanschluss: Innengewinde G1/4",
Außengewinde G1/2"
Elektrischer Anschluss: Stecker nach
DIN EN 175301
Schutzart: IP54
Material des Schaltgehäuses: Stabiles
Gehäuse aus seewasserbeständigem
Aluminium-Druckguss GD Al Si 12.
Mediumstemp.: -25...70C
Max. Mediumstemp.: Kurzzeitig
einwirkende Temperaturen bis 85 oC sind
zulässig. Höhere
Mediumstemperaturen sind möglich, wenn
durch geeignete Maßnahmen (z. B.
Wassersackrohr) obige Grenzwerte am
Schaltgerät sichergestellt sind
(siehe Zubehör für Druckschalter /
Transmitter)
Umgebungstemp.: -25...70C
Hinweis z. Umgebungstemperatur: Bei
Umgebungstemperaturen unter 0 oC ist
dafür zu sorgen, dass im Sensor
und im Schaltgerät kein Kondenswasser
entstehen kann
Schaltfunktion: 8 A bei 250 V AC, 5 A
bei 250 V AC induktiv, 8 A bei 24 V DC,
0,3 A bei 250 V DC
Zusatzfunktionen: Fügen Sie unten
aufgeführte Ziffern an die
ausgewählte Bestell-Nr. an, um die
beschriebene Zusatzfunktion zu ordern:
-301: Klemmenanschluss-Gehäuse, IP65
-307: Zwei Mikroschalter, parallel oder
nacheinander schaltend. Schaltabstand
fest. Klemmenanschluss-Gehäuse, IP65,
Bitte unbedingt Schaltabstand angeben
(nicht möglich bei Type )
-217: Zwei Mikroschalter, 1 Stecker,
nacheinander schaltend. Schaltabstand
einstellbar. Bitte unbedingt
Schaltschema angeben (nicht möglich bei
Type )
-213: vergoldete Kontakte, einpolig
umschaltend (u.a. nicht mit
einstellbarer Schaltdifferenz
lieferbar. Schaltleistung: max. 24 VDC,
100 mA, min. 5 V DC, 2mA
-351: Schaltgehäuse mit Oberflächenschutz
(Chemieausführung), IP65
-513: Vergoldete Kontakte, einpolig
umschaltend, Schaltdifferenz fest,
IP65, Schaltleistung: max. 24 Vdc, 100
mA, min. 5 Vdc, 2 mA,geeigneten
Trennschaltverstärker vorsehen,
Zündschutzart: Ex-i
Registrierungen: SIL2 nach IEC 61508-2
Medium: Flüssigkeit oder Gas
Skalen-Kalibrierung: fallender Druck
Feste Schaltdifferenz
Einstellb. Druckbereich:
-0.015...0.006bar
Var. Hysterese: no
Feste Hysterese: 2mbar
Max. Druck: 1bar
Mediumberührte Werkstoffe:
Perbunan + Edelstahl
