Technische Daten
| Material Käfig | Stahl |
| Anzahl Reihen | Einreihig |
| Innendurchmesser (mm) | 55 |
| Außendurchmesser (mm) | 100 |
| Breite (mm) | 25 |
| Lagerluft | CN (normal) |
| Mit Dichtung | Nein |
| Dynamische Belastung (kN) | 114 |
| Statische Belastung (kN) | 118 |
| Referenzdrehzahl (rpm) | 7500 |
| Grenzdrehzahl (rpm) | 8000 |
Beschreibung

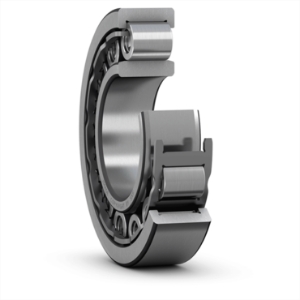

Einreihige Zylinderrollenlager mit Käfig bestehen aus einem massiven Außen- und Innenring, zwischen denen sich die Zylinderrollen in einem Käfig befinden. Diese Lager weisen eine hohe Steifigkeit auf, sind sehr stark radial belastbar und eignen sich für hohe Drehzahlen. Die Innen- und Außenringe lassen sich separat montieren, sodass Ein- und Ausbau sehr einfach sind. Einreihige Zylinderrollenlager werden in verschiedenen Bauarten hergestellt. Die gängigsten Modelle sind NU, N, NJ und NUP. Der wichtigste Unterschied ist die Konfiguration der Borden.
Modell NU
Der Außenring eines NU-Zylinderlagers verfügt über zwei feste Borden, während der Innenring des Zylinderlagers keine Borden aufweist. Die axiale Verschiebung der Welle gegenüber dem Gehäuse kann in beiden Richtungen aufgenommen werden.
