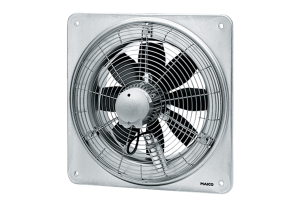

Bild von Maico EZQ 25/4 E - Axial-Wandventilator mit quadratischer Wandplatte, DN250, Wechselstrom - Art.-Nr.: 0083.0486
Hersteller: Maico , Maico

Maico EZQ 25/4 E - Axial-Wandventilator mit quadratischer Wandplatte, DN250, Wechselstrom - Art.-Nr.: 0083.0486

CHF 518.50

Artikel: EZQ 25/4 E

Fördervolumen: 800 m³/h

Drehzahl: 1.280 1/min

Drehzahlsteuerbar ✔

Nennleistung: 40 W

INenn: 0,25 A

IMax: 0,28 A

Schutzart: IP 54

Wärmeklasse: B

Material: Stahlblech, verzinkt

Gewicht: 4,2 kg

Nennweite: 250 mm

Fördermitteltemperatur bei Nennstrom -20 °C bis 50 °C

Fördermitteltemperatur bei IMax -20 °C bis 50 °C

EAN 4012799834861

Artikelnummer: 0083.0486

Artikelnummer: 0083.0486

Kurzinformation

Axial-Wandventilator mit quadratischer Wandplatte, DN250, Wechselstrom

Produktbeschreibung

Merkmale

  • Schutzgitter auf der Saugseite, gelb chromatiert, Berührungsschutz gemäß DIN EN ISO 13857.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Einbau in jeder Lage möglich.

Förderrichtung

  • Nachfolgende Abbildung zeigt die Förderrichtung:

  1. Förderrichtung A: Über den Motor saugend, Standard.
  2. Förderrichtung B: Über den Motor blasend, auf Anfrage.
  3. Drehrichtung
  4. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.

Motor

  • Asynchronmotor.
  • Drehzahlsteuerbar. Ausnahme: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B und DZS 40/2 B.
  • Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor

  • Typreihen EZQ und EZS.
  • Bemessungsspannung 230 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig.
  • Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
  • Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
  • Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar, Schutzart IP 54.

Elektrischer Anschluss

  • An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise

  • Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Kondenswasserbohrungen.
    • Ventilatoren mit erhöhtem Korrosionsschutz.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.
*
*
*
