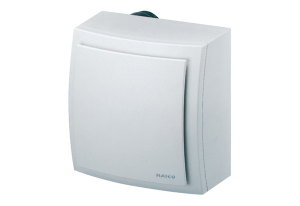

Bild von Maico ER-AP 100 H - Aufputzventilator zur Entlüftung, Fördervolumen 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung - Art.-Nr.: 0084.0174
Hersteller: Maico , Maico

Maico ER-AP 100 H - Aufputzventilator zur Entlüftung, Fördervolumen 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung - Art.-Nr.: 0084.0174

CHF 277.30

Artikel: ER-AP 100 H

Fördervolumen: 35 m³/h / 100 m³/h

Drehzahl: 900 1/min / 1.850 1/min

Luftrichtung: Entlüftung

Leistungsaufnahme: 10 W / 29 W

IMax: 0,09 A / 0,15 A

Schutzart: IP X5

Netzzuleitung: 5 / 1,5 mm²

Gewicht: 1,9 kg

Filterklasse: G2

Anschlussdurchmesser: 75 mm / 80 mm

Fördermitteltemperatur bei IMax 40 °C

Nachlaufzeit: 6 min

Schalldruckpegel: 33 dB(A) / 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2

Zulassungsnummer: Z-51.1-42

EAN 4012799841746

Artikelnummer: 0084.0174

Artikelnummer: 0084.0174

Kurzinformation

Aufputzventilator zur Entlüftung, Fördervolumen 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung

Produktbeschreibung

Ausführung mit Feuchtesteuerung und Grundlastschaltung

  • Barrierefreies Produkt, da automatisches Ein- / Ausschalten.
  • Einschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbar.
  • Ausschaltpunkt: ca. 10 % unter dem Einschaltpunkt (immer fest eingestellter Wert).
  • Nicht drehzahlsteuerbar.
  • Nicht für Zweitraumlüftung geeignet.
  • Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
  • Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
  • Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
  • Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des Ventilators.
  • Der Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.

Merkmale

  • Aufputzventilator mit G2-Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.
  • Problemloser Filterwechsel ohne Werkzeug.
  • Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
  • Farbe verkehrsweiß ähnlich RAL 9016.
  • Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.
  • Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
  • Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
  • Schutzklasse II.
  • Robuster energiesparender Kondensatormotor.
  • Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
  • Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
  • Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42.
  • Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
  • Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.
  • Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
  • Mit VDE-Zeichen.
*
*
*
