Kurzinformation

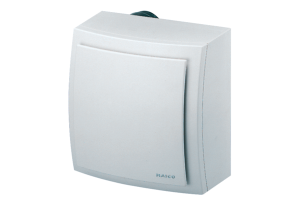

Aufputzventilator mit Brandschutz-Metall-Absperrklappe zur Entlüftung, Fördervolumen 100 m³/h, mit Feuchtesteuerung und Grundlastschaltung

Produktbeschreibung

Ausführung mit Feuchtesteuerung und Grundlastschaltung

• Barrierefreies Produkt, da automatisches Ein- / Ausschalten.
• Einschaltpunkt: 60 %, 70 %, 80 % oder 90 % relative Feuchte mit Steckbrücke (Jumper) einstellbar.
• Ausschaltpunkt: ca. 10 % unter dem Einschaltpunkt (immer fest eingestellter Wert).
• Nicht drehzahlsteuerbar.
• Nicht für Zweitraumlüftung geeignet.
• Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.
• Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.
• Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb; manuelle Zuschaltung der Volllast; Ein- bzw. Ausschalten des Ventilators durch einen Schalter.
• Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 6 min) des Ventilators.
• Der Ventilator läuft immer so lange nach bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist, unabhängig der Schaltungsvarianten.

Merkmale

• Aufputzventilator mit G2-Filter zur Entlüftung von Bädern, WCs oder Wohnungsküchen.
• Mit wartungsfreier Brandschutz-Metall-Absperrklappe gegen Brandübertragung K90-18017.
• Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.
• Farbe verkehrsweiß ähnlich RAL 9016.
• Problemloser Filterwechsel ohne Werkzeug.
• Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung.
• Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.
• Robuster energiesparender Kondensatormotor.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
• Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.
• Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II.
• Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-45.
• Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.
• Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h.
• Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel.
• Mit VDE-Zeichen.
