Kurzinformation

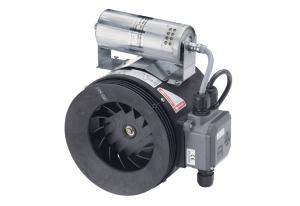

Halbradial-Rohrventilator, DN 250, Wechselstrom, explosionsgeschützt

Produktbeschreibung

Merkmale

• MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie 94/9/EG für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
• Gerätegruppe II, Kategorie 2 G.
• Zündschutzart "e": Erhöhte Sicherheit.
• Für Zone 1 und 2.
• Gehäuse und Laufrad aus hochwertigem Kunststoff, antistatisch.
• Halbradial-Laufrad, strömungstechnisch günstig.
• Anströmrichtung gleich Ausströmrichtung. Dadurch einfacher Einbau.
• Einbau in jeder Lage möglich.

Förderrichtung

• Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

• Robuster Motor mit Kugellager, wartungsfrei.
• Kondensatormotor mit Betriebskondensator anschlussfertig am Ventilator verbaut.

Montagehinweise

• Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
• Reduzierstücke für den Anschluss an verschiedene Rohrdurchmesser (Ansaug- oder Ausblasstutzen), siehe Zubehör.
• Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELM-Ex verwenden.
• ERM 22 Ex e: 2 Reduzierstücke auf DN 200 im Lieferumfang enthalten.

Elektrischer Anschluss

• Klemmenkasten am Ventilatorgehäuse, Ex-geschützt.

Notwendige Sicherheitstechnik

• Motorvollschutzschalter MVEx ... zum Überwachen des maximalen Motorstroms.
• Notwendiges Zubehör für ERM... Ex e.
• Baumusterprüfung gemäß RL 94/9 EG (ATEX).
• Installation ausschließlich im nicht ex-gefährdeten Bereich.

Sicherheitshinweise

• Keine Drehzahlregelung zulässig.
• Ventilator nur mit der auf dem Typenschild angegebenen Bemessungsspannung betreiben.
• Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGM-Ex anbringen.
• Ventilator gegen das Hineinfallen oder Einsaugen von Fremdkörpern sichern.

Sonderausführungen

• Auf Anfrage und gegen Mehrpreis sind Sonderspannungen als Sonderausführungen lieferbar.
• Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
• Die Durchführbarkeit muss fallweise geprüft werden.
