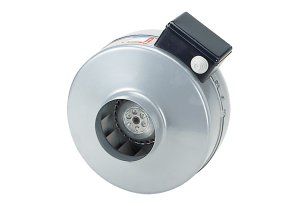

Bild von Maico ERR 16/1 - Radial-Rohrventilator, DN 160, Wechselstrom - Art.-Nr.: 0080.0273
Hersteller: Maico , Maico

Maico ERR 16/1 - Radial-Rohrventilator, DN 160, Wechselstrom - Art.-Nr.: 0080.0273

CHF 169.20

Artikel: ERR 16/1

Fördervolumen: 350 m³/h

Drehzahl: 2.163 1/min

Drehzahlsteuerbar ✔

Nennleistung: 30 W

IMax: 0,14 A

Schutzart: IP X4

Wärmeklasse: B

Material Gehäuse: Stahlblech, pulverbeschichtet

Gewicht: 2,8 kg

Nennweite: 160 mm

Fördermitteltemperatur bei Nennstrom -20 °C bis 60 °C

Fördermitteltemperatur bei IMax -20 °C bis 60 °C

EAN 4012799802730

Artikelnummer: 0080.0273

Artikelnummer: 0080.0273

Kurzinformation

Radial-Rohrventilator, DN 160, Wechselstrom

Produktbeschreibung

Merkmale

  • Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
  • Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
  • Befestigungsfuß als Zubehör lieferbar.

Förderrichtung

  • Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

  • Außenläufer-Kondensatormotor.
  • Betriebskondensator anschlussfertig im Klemmenkasten.
  • Drehzahlsteuerbar.
  • Thermischer Überlastungsschutz serienmäßig.
  • Robuster Motor mit Kugellager, wartungsfrei.
  • Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise

  • Einbau in jeder Lage möglich.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise

  • Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
*
*
*
