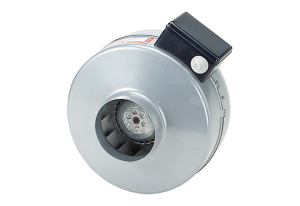

Bild von Maico ERR 31/1 - Radial-Rohrventilator, DN 315, Wechselstrom - Art.-Nr.: 0080.0278
Hersteller: Maico , Maico

Maico ERR 31/1 - Radial-Rohrventilator, DN 315, Wechselstrom - Art.-Nr.: 0080.0278

CHF 415.10

Artikel: ERR 31/1

Fördervolumen: 1.370 m³/h

Drehzahl: 2.760 1/min

Drehzahlsteuerbar ✔

Nennleistung: 258 W

IMax: 1,14 A

Schutzart: IP X4

Wärmeklasse: F

Material Gehäuse: Stahlblech, pulverbeschichtet

Gewicht: 6,5 kg

Nennweite: 315 mm

Fördermitteltemperatur bei Nennstrom 40 °C

Fördermitteltemperatur bei IMax -20 °C bis 40 °C

EAN 4012799802785

Artikelnummer: 0080.0278

Artikelnummer: 0080.0278

Kurzinformation

Radial-Rohrventilator, DN 315, Wechselstrom

Produktbeschreibung

Merkmale

  • Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
  • Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
  • Befestigungsfuß als Zubehör lieferbar.

Förderrichtung

  • Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

  • Außenläufer-Kondensatormotor.
  • Betriebskondensator anschlussfertig im Klemmenkasten.
  • Drehzahlsteuerbar.
  • Thermischer Überlastungsschutz serienmäßig.
  • Robuster Motor mit Kugellager, wartungsfrei.
  • Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise

  • Einbau in jeder Lage möglich.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise

  • Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.
*
*
*
