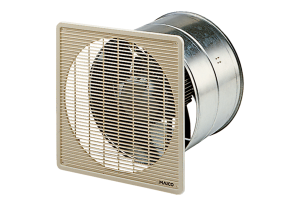

Bild von Maico EZF 20/4 E - Axial-Wandventilator für Unterputz-Installation, DN200, Wechselstrom - Art.-Nr.: 0085.0484
Hersteller: Maico , Maico

Maico EZF 20/4 E - Axial-Wandventilator für Unterputz-Installation, DN200, Wechselstrom - Art.-Nr.: 0085.0484

CHF 502.90

Artikel: EZF 20/4 E

Fördervolumen: 500 m³/h

Drehzahl: 1.380 1/min

Drehzahlsteuerbar ✔

Nennleistung: 30 W

Leistungsaufnahme: 35 W

INenn: 0,23 A

IMax: 0,25 A

Schutzart: IP 54

Wärmeklasse: E

Material: Stahlblech, verzinkt

Gewicht: 3,3 kg

Nennweite: 200 mm

Fördermitteltemperatur bei Nennstrom -20 °C bis 60 °C

Fördermitteltemperatur bei IMax -20 °C bis 60 °C

EAN 4012799854845

Artikelnummer: 0085.0484

Artikelnummer: 0085.0484

Kurzinformation

Axial-Wandventilator für Unterputz-Installation, DN200, Wechselstrom

Produktbeschreibung

Merkmale

  • Zur Unterputzmontage.
  • Einbau in jeder Lage möglich.
  • Wandhülse aus verzinktem Stahlblech.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.

Förderrichtung

  • Nachfolgende Abbildung zeigt die Förderrichtung.

  1. Förderrichtung A: Über den Motor saugend, Standard
  2. Förderrichtung B: Über den Motor blasend, auf Anfrage erhältlich
  3. Drehrichtung
  4. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.

Motor

  • Asynchronmotor.
  • Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor

  • Typenreihe EZF.
  • Bemessungsspannung 230 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig.
  • Ventilatoren "../B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse. Schutzart IP 55.
  • Ventilatoren "../D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten. Schutzart IP 54.
  • Ventilatoren "../E": Spaltpolmotoren, nicht reversierbar. Schutzart IP 54.

Elektrischer Anschluss

  • An Klemmleiste im Abschlussdeckel des Motors.

Sicherheitshinweise

  • Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.
*
*
*
