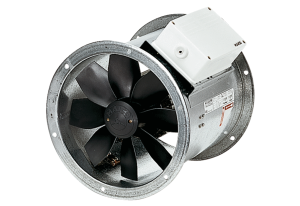

Bild von Maico EZR 20/2 B - Axial-Rohrventilator, DN 200, Wechselstrom - Art.-Nr.: 0086.0000
Hersteller: Maico , Maico

Maico EZR 20/2 B - Axial-Rohrventilator, DN 200, Wechselstrom - Art.-Nr.: 0086.0000

CHF 778.50

Artikel: EZR 20/2 B

Fördervolumen: 1.100 m³/h

Drehzahl: 2.850 1/min

Drehzahlsteuerbar ✔

Reversierbarkeit ✔

Nennleistung: 65 W

INenn: 0,3 A

IMax: 0,51 A

Schutzart: IP 55

Wärmeklasse: B

Material: Stahlblech, verzinkt

Gewicht: 5,9 kg

Nennweite: 200 mm

Fördermitteltemperatur bei Nennstrom -20 °C bis 60 °C

Fördermitteltemperatur bei IMax -20 °C bis 60 °C

EAN 4012799860006

Artikelnummer: 0086.0000

Artikelnummer: 0086.0000

Kurzinformation

Axial-Rohrventilator, DN 200, Wechselstrom

Produktbeschreibung

Merkmale

  • Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Flanschbohrungen gemäß DIN 24154, Blatt 2, 7/66.
  • DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN 24145, Teil 2, 7/90.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
  • Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54.
  • Einbau in jeder Lage möglich.

Motor

  • Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ EZR 45/6 B, DZR 40/2 B.
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
  • Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
  • Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet.

Wechselstrommotor

  • Typenreihe EZR.
  • Bemessungsspannung 230 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig.
  • Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.
  • Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise

  • Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Kondenswasserbohrungen.
    • Ventilatoren mit erhöhtem Korrosionsschutz.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.
*
*
*
