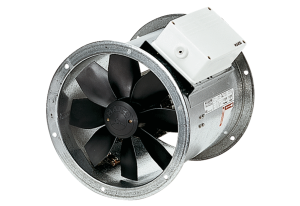

Axial-Rohrventilator, DN 300, Wechselstrom

Produktbeschreibung

Merkmale

• Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Flanschbohrungen gemäß DIN 24154, Blatt 2, 7/66.
• DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN 24145, Teil 2, 7/90.
• Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
• Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54.
• Einbau in jeder Lage möglich.

Motor

• Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ EZR 45/6 B, DZR 40/2 B.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung.
• Förderrichtung ist auf dem Gerät mit Drehrichtungs- und Förderrichtungspfeil gekennzeichnet.

Wechselstrommotor

• Typenreihe EZR.
• Bemessungsspannung 230 V, 50 Hz.
• Thermischer Überlastungsschutz serienmäßig.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MVE 10 (nicht geeignet für EZR 25/4 D, EZR 30/6 B und EZR 35/6 B) oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Kondensatormotor mit Betriebskondensator anschlussfertig im Klemmenkasten.

Elektrischer Anschluss

• Außenliegender Klemmenkasten mit Kabeltüllen.

Sicherheitshinweise

• Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

• Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
• Sonderspannungen und -frequenzen.
• Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
• Kondenswasserbohrungen.
• Ventilatoren mit erhöhtem Korrosionsschutz.
• Flügelräder aus Aluminium.
• Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20° C erhalten Sie auf Anfrage.
• Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
• Die Durchführbarkeit muss fallweise geprüft werden.
