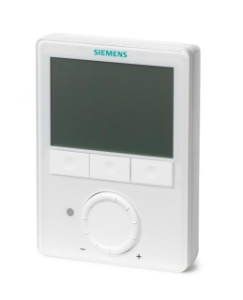

Betriebsarten: Auto Timer-. Komfort-, Energiespar- und Schutzbetrieb
Auto Timer-Betrieb mit 8 programmierbaren Schaltuhren
2-Punkt oder DC 0...10V Steuerausgänge
ECM oder 3-stufige Ventilatorausgänge
Ventilatordrehzahl automatisch oder manuell
3 multifunktionale Eingänge für Keycard-Kontakt, Externer Raum-/ Rücklauffühler (QAH11.1, QAA32), Heizen / Kühlen Umschaltung, Fensterkontakt ein/aus, Taupunktüberwachung, Elektrischer Heizer aktiviert, Störungskontakt, Zuluft-Temperatursensor
Automatische oder manuelle Heiz-/ Kühlbetrieb-Umschaltung
Einstellbare Inbetriebsetzungs- und Regelparameter
Minimal- und Maximalbegrenzung des Sollwerts
Empfänger für Infrarot-Fernbedienung
Display mit Hintergrundbeleuchtung
Ausschaltbares Wochenschaltprogramm
Applikation wählbar:
2-Rohr-Systeme
2-Rohr-Systeme mit elektrischer Heizung
2-Rohr-Systeme und Heizkörper / Fussbodenheizung
4-Rohr-Systeme
2-stufige Heiz- oder Kühlsysteme
Sauter TSHK672F001 Fan-Coil-Raumtemperaturregler, Sequenz Heizen/Kühlen Sauter
Typ: TSHK672F001
Anzahl Schalter: 2
Siemens Transformator mit Schalter und auswechselbarer Sicherung, Art.Nr.: SEM62.2
Artikelnummer: SEM62.2
SEM62.2 | BPZ:SEM62.2
Frequenz: 50/60 Hz
Primärspannung: AC 230 V
Sekundärspannung: 24 V
Leistungsabgabe: 30 VA
Sicherung: Primärseitig: Selbstrückstellend (PTC) Sekundärseitig: Feinsicherung, 5 × 20 mm (Ø × L)
Montage: Auf DIN-Schiene , Schraubbefestigung
Schutzart: IP20
Abmessungen (B x H x T): 114 × 106 × 57 mm
Siemens Elektromotorischer Stellantrieb, 200 N, 5,5 mm, 1,5 m, AC/DC 24 V, DC 0...10 V, Art.Nr.: SSB61 - Nachfolgemodel SSB161.05HF
Artikelnummer: SSB61 - nich mehr lieferbat - es wird SSB161.05HF geliefert
SSB61 | BPZ:SSB61
Betriebsspannung: AC 24 V, DC 24 V
Stellkraft: 200 N
Hub: 5,5 mm
Stellsignal: DC 0...10 V
Leistungsaufnahme: 2,5 VA
Stellzeit: 75 s
Kabellänge: 1,5 m
Schutzart: IP40
Umgebungstemperatur Betrieb: 1...50 °C
Mediumstemperatur: 1…110 °C
Umgebungsfeuchte Betrieb: 5...85 % r.F.
Abmessungen (B x H x T): 83 x 81.4 x 48 mm
Montagelage: Stehend bis 90° geneigt
Hilfsschalter: 0
Farbe: Grau
Siemens Raumthermostat, AC 230 V, Ventilatorkonvektor und Universalapplikationen, Art.Nr.: RDG100 - Nachfolgemodel RDG200T
Artikelnummer: RDG100
RDG100 | S55770-T158
Betriebsspannung: AC 230 V
Leistungsaufnahme: 8 VA, 1 W
Sollwerteinstellbereich: 5…40 °C
Schaltdifferenz: Heizen: 0.5…6 K; Kühlen: 0.5…6 K
Analog-Eingänge Anzahl: 2
Digital-Eingänge Anzahl: 1
Relais-Ausgänge: Ventilator: 1- oder 3-stufig
Relais-Ausgänge Anzahl: 3
Relais-Ausgänge Schaltspannung: 230 V
Relais-Ausgänge Schaltstrom: 5 (4) A
Triac-Ausgänge: Ventil, el. Heizer , 2-Punkt, PWM, 3-Punkt
Triac-Ausgänge Anzahl: 3
Triac-Ausgänge Schaltspannung: 230 V
Triac-Ausgänge Schaltstrom: 1 A
Befestigungsart: Wandmontage mit Schrauben
Schutzart: IP30
Abmessungen (B x H x T): 93 x 128 x 30.8 mm
Siemens Durchgangsventil, Flansch, PN16, DN32, kvs 16, Art.Nr.: VVF42.32-16
Artikelnummer: VVF42.32-16
VVF42.32-16 | S55204-V106
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
DN: 32
kvs: 16 m³/h
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Gleichprozentig , kvs 250/400 linear
Stellverhältnis: DN 15 .. 25: >50 , DN 32...150: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 16
SAX..: Δpmax: 400 kPa
SAX..: Δps: 900 kPa
SKD..: Δpmax: 400 kPa
SKD..: Δps: 1200 kPa
SKB..: Δpmax: 400 kPa
SKB..: Δps: 1600 kPa
