Hersteller: Sauter

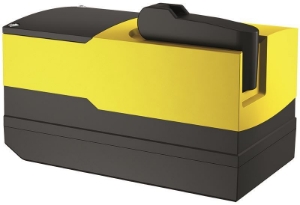

Sauter Retrofit Ventilantrieb 0-10V 24V AC/DC 20mm=80/120s 1000N - Art.-Nr: AVM322SF132R

CHF 502.70
CHF 407.20

Typ: AVM322SF132R

Leistungsaufnahme: < 1,7 W, < 3,5 VA

Stellzeit: (s/mm) 6 (4)

Nennkraft: 1000 N

Nennhub: 20 mm

Artikelnummer: AVM322SF132R

Ventilantrieb Retrofit

AVM 322S-R

Ihr Vorteil für mehr Energieeffizienz

Automatische Ventiladaption, optimaler Bedienerkomfort, präzises Ansteuern und hohe Energieeffizienz mit niedrigsten Laufgeräuschen


Eigenschaften

  • In Lüftungs- Klimaanlagen zum Betätigen von 2- und 3-Wege-Ventilen

  • Für Regler mit stetigem Ausgang (0...10 V/4…20 mA) oder schaltendem Ausgang (2-Punkt- oder 3-Punkt-Steuerung)

  • BLDC Motor (Brushless DC) mit Ansteuerungselektronik SUT (SAUTER Universal Technologie) der dritten Generation und einer elektronischen lastabhängigen Abschaltung

  • Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Betriebsanzeige mittels einer zweifarbigen LED

  • Selbständige Adaptierung an den Hub des Ventils, zwischen 8 und 20 mm

  • Geringe Laufgeräusche

  • Durch das eingebaute absolute Wegmesssystem bleibt bei Spannungsunterbrechung die Position immer erhalten

  • Wirksinn, Kennlinie (linear/gleichprozentig), Stellzeit und Steuersignal (Spannung/Strom) sind über Kodierschalter einstellbar

  • Integrierte Zwangssteuerung durch Kodierschalter zustellbar (mit wählbarer Wirkrichtung)

  • Einfache Reinitialisierung mittels einem Kodierschalter

  • Handkurbel für externe Handverstellung mit Motorausschaltung

  • Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung

  • Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile

  • Elektrischer Parallellauf von fünf Antrieben

  • Parametrierungsmöglichkeit über die BUS-Schnittstelle

  • Dreiteiliges Gehäuse aus schwer entflammbarem, gelbem/schwarzem Kunststoff und Dichtungen mit Schutzart IP54

  • Wartungsfreies Getriebe aus Kunststoff, Gewindespindel und Getriebeplatinen aus Stahl

  • Patentierte Antrieb-Ventil-Kopplung

  • Elektrische Anschlüsse (max. 1,5 mm²) mit Schraubklemmen

  • Zwei ausbrechbare Kabelzuführungen für metrische Verschraubungen aus Kunststoff M20 × 1,5

  • Montagelage: senkrecht stehend bis waagerecht, nicht hängend

  • Nennschubkraft 1000 N

*
*
*
