Hersteller: Systemair

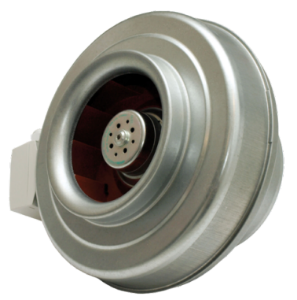

Systemair K 160EC sileo Rohrventilator Metall DN 160, 230V/50Hz, 1~, LR rückw. gekr. - Art. Nr.: 77521

CHF 624.10
CHF 436.90

K 125 EC Rohrventilator Metall

Art. Nr.: 77521

DN 160

Spannung 230 V

Frequenz: 50/60 Hz

Phase: 1 ~

Elektr. Aufnahmeleistung (P1): 85.8 W

Strom: 0.701 A

Max. Volumenstrom: 616 m³/h

Drehzahl: 3225 1/min

Max. Fördermitteltemperatur: 55 °C

Max. Fördermitteltemperatur bei Drehzahlsteuerung: 55 °C

Schalldruckpegel in 3 m:(20 m² Kabine): 43.7 dB(A)

Gewicht: 3.3 kg

Isolationsklasse: B

Schutzklasse, Motor: IP54 IP

ErP ready: ErP 2018

Artikelnummer: 77521

• 100 % steuerbar
• Integrierter Drehzahlsteller
• Integrierter Motorschutz
• Geringer Schallpegel
• Installation in jeder Einbaulage
• Inklusive Montagekonsole
• Betriebssicher und wartungsfrei
• Energieeffizient, wirtschaftlich und komfortabel

EC-Ventilatoren sind intelligente Ventilatoren mit integrierter Regelung (Kommutierungseinheit), die den Ventilator stets auf optimalen Betrieb einstellt. Somit ist der Anteil der effektiv genutzten Energie im Vergleich zu AC-Motoren um ein Vielfaches höher. Gleichzeitig bleibt die Energieeinspeisung äußerst gering. Der EC-Antrieb arbeitet insbesondere im geregelten Bereich energiesparender und somit bedeutend wirtschaftlicher als AC-Motoren.
Energiesparventilatoren von Systemair sind jedoch nicht nur äußerst energieeffizient, sondern auch angenehm, komfortabel und zeitsparend einzubauen. Da die Regelelektronik in den Motor integriert ist, entfällt die Anbindung an einen Schaltschrank mit Leistungs- und Regelelektronik und der damit verbundene Verdrahtungsaufwand. Durch den geringeren Verschleiß und die geringere Wärmeentwicklung haben EC Ventilatoren darüber hinaus eine längere Lebensdauer als AC-Ventilatoren und müssen seltener gewartet werden.


Die kompakten Rohrventilatoren der Reihe K-EC eignen sich für den Einbau in Rohrsysteme. Zur einfachen und sicheren Montage verfügen alle K-Ventilatoren über mindestens 25 mm lange Rohranschlüsse nach EN 1506:1997.

Die Ventilatoren sind mit rückwärts gekrümmten Laufradschaufeln und energiesparenden, hocheffizienten EC-Außenläufermotoren ausgestattet. Die Montagekonsolen sind im Lieferumfang enthalten. Sie gewährleisten eine einfache Montage und Demontage des Ventilators. Mit den als Zubehör erhältlichen Verbindungsmanschetten FK kann der Ventilator vibrationsfrei an das Rohrsystem angeschlossen werden.

Die Ventilatoren sind mit einem Potentiometer(0-10V) ausgestattet, über das der Betriebspunkt direkt eingestellt werden kann. Als Werkseinstellung ist das Potentiometer auf einen Wert zwischen 6-10V eingestellt. Um den Motor vor Überhitzung zu schützen, verfügt der Ventilator über einen eingebauten Motorschutz.

Das Gehäuse besteht aus verzinktem Stahlblech. K-Ventilatoren sind besonders luftdicht und erreichen die Dichtheitsklasse C gemäß EN 12237:2003. Aufgrund des luftdichten Gehäuses, des Klemmkastens in IP55 und der Kabelverschraubung M20 in IP 68 ist eine Aufstellung im Außenbereich und in Feuchträumen zugelassen.

Klicken Sie hier für weitere Produktinformationen

*
*
*

• 100 % steuerbar
• Integrierter Drehzahlsteller
• Integrierter Motorschutz
• Geringer Schallpegel
• Installation in jeder Einbaulage
• Inklusive Montagekonsole
• Betriebssicher und wartungsfrei
• Energieeffizient, wirtschaftlich und komfortabel

EC-Ventilatoren sind intelligente Ventilatoren mit integrierter Regelung (Kommutierungseinheit), die den Ventilator stets auf optimalen Betrieb einstellt. Somit ist der Anteil der effektiv genutzten Energie im Vergleich zu AC-Motoren um ein Vielfaches höher. Gleichzeitig bleibt die Energieeinspeisung äußerst gering. Der EC-Antrieb arbeitet insbesondere im geregelten Bereich energiesparender und somit bedeutend wirtschaftlicher als AC-Motoren.
Energiesparventilatoren von Systemair sind jedoch nicht nur äußerst energieeffizient, sondern auch angenehm, komfortabel und zeitsparend einzubauen. Da die Regelelektronik in den Motor integriert ist, entfällt die Anbindung an einen Schaltschrank mit Leistungs- und Regelelektronik und der damit verbundene Verdrahtungsaufwand. Durch den geringeren Verschleiß und die geringere Wärmeentwicklung haben EC Ventilatoren darüber hinaus eine längere Lebensdauer als AC-Ventilatoren und müssen seltener gewartet werden.


Die kompakten Rohrventilatoren der Reihe K-EC eignen sich für den Einbau in Rohrsysteme. Zur einfachen und sicheren Montage verfügen alle K-Ventilatoren über mindestens 25 mm lange Rohranschlüsse nach EN 1506:1997.

Die Ventilatoren sind mit rückwärts gekrümmten Laufradschaufeln und energiesparenden, hocheffizienten EC-Außenläufermotoren ausgestattet. Die Montagekonsolen sind im Lieferumfang enthalten. Sie gewährleisten eine einfache Montage und Demontage des Ventilators. Mit den als Zubehör erhältlichen Verbindungsmanschetten FK kann der Ventilator vibrationsfrei an das Rohrsystem angeschlossen werden.

Die Ventilatoren sind mit einem Potentiometer(0-10V) ausgestattet, über das der Betriebspunkt direkt eingestellt werden kann. Als Werkseinstellung ist das Potentiometer auf einen Wert zwischen 6-10V eingestellt. Um den Motor vor Überhitzung zu schützen, verfügt der Ventilator über einen eingebauten Motorschutz.

Das Gehäuse besteht aus verzinktem Stahlblech. K-Ventilatoren sind besonders luftdicht und erreichen die Dichtheitsklasse C gemäß EN 12237:2003. Aufgrund des luftdichten Gehäuses, des Klemmkastens in IP55 und der Kabelverschraubung M20 in IP 68 ist eine Aufstellung im Außenbereich und in Feuchträumen zugelassen.

Klicken Sie hier für weitere Produktinformationen
