Hersteller: Siemens

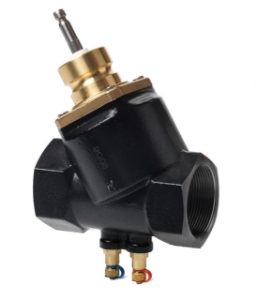

Siemens Kombiventil, Innengewinde, PN25, DN50, 1400…11500 l/h, Druckmesspunkte, Art.Nr.: VPI46.50F12Q

CHF 853.20
CHF 639.90

Artikelnummer: VPI46.50F12Q

VPI46.50F12Q | S55264-V130

Hub: 15 mm

Leckrate: Klasse IV (0…0,01% des Volumendurchflusses V)

Nenndruck / PN Klasse: PN 25

Volumendurchfluss V: 11500 l/h

Volumendurchfluss Vmin: 1400 l/h

DN: 50

Medium: Wasser , Wasser mit Frostschutz

Mediumstemperatur: 1…120 °C

Umgebungstemperatur Betrieb: 1…50 °C

Ventilkennlinie: Linear

Betriebsdruck zulässig: 2500 kPa

Werkstoff Ventilkörper: Gusseisen

Werkstoff Innengarnitur: Entzinkungsfreies Pressmessing (DR), CW602N, nichtrostender Stahl, PPS

Anschluss-gewinde: Rp ½"

Montagelage: Stehend bis 90° geneigt

Δpmax: 600 kPa

ΔPmin: 36 kPa

SAY..P..: Δpmax: 600 kPa

SAY..P..: ΔPmin: 36 kPa

Artikelnummer: VPI46.50F12Q

Voreinstellbare Kombiventile, PN 25, mit Innengewinde für

Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich von Luftnachbehandlungsgeräten, wie z.B. Gebläsekonvektoren, Induktionsgeräte, und in Wärmetauschern für Heizen und Kühlen

Heizungsanlagen für Heizzonen, wie z.B. Etagenheizungen, Wohnungen, Einzelräume usw.

geschlossene Kreisläufe



Volumendurchfluss 1400…11500 l/h. Mit Druckmesspunkten P/T.

*
*
*

Voreinstellbare Kombiventile, PN 25, mit Innengewinde für

Lüftungs- und Klimaanlagen zum wasserseitigen Regeln und zum automatischen hydraulischen Abgleich von Luftnachbehandlungsgeräten, wie z.B. Gebläsekonvektoren, Induktionsgeräte, und in Wärmetauschern für Heizen und Kühlen

Heizungsanlagen für Heizzonen, wie z.B. Etagenheizungen, Wohnungen, Einzelräume usw.

geschlossene Kreisläufe



Volumendurchfluss 1400…11500 l/h. Mit Druckmesspunkten P/T.
