Hersteller: Sauter , Sauter

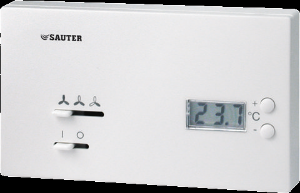

Sauter TSHK681F001 Fan-Coil-Raumtemperaturregler, mit digitaler Anzeige Sauter

CHF 232.40
CHF 188.25

Typ: TSHK681F001

Heizen oder Kühlen oder Heizen/Kühlen

2-Rohr

Artikelnummer: TSHK681F001

Eigenschaften

LCD-Anzeige der Raumtemperatur oder des Sollwertes, zwei Tasten (±) zum Einstellen des Sollwertes

Ausgang für Heizen oder Kühlen je nach Anschlussart oder Wirksinnumkehr mit externem Schalter

Mit Hauptschalter für die Netzspannung sowie Schiebeschalter für drei Ventilatorstufen

Geeignet für die Wandmontage oder Montage auf Unterputzdosen

Auswerteelektronik und Schaltrelais

Quasistetige Temperaturregelung

Ansteuerung 2-Punkt getaktet

Individuelle Einzelraum-Temperaturregelung in Wohn- und Geschäftsräumen zur Ansteuerung von z. B.Elektroheizungen, thermischen Antrieben, Ventilatoren oder ühlaggregaten in Klimaanlagen.

Technische Daten

Elektrische Versorgung

Speisespannung 230 V~, ca. ±10, 50...60 Hz

Belastung 3(2) A, 230 V~

Belastung Ventilator 6(3) A, 230 V~

Kenngrössen

Einstellbereich 5...30 °C; Auflöung 0,5 °C

Proportionalband 3 K

Istwertanzeige 0...40 °C; Auflöung 0,1 °C

Hysterese Ca. ±0,1...0,5 K

Küzeste Schaltperiode Ca. 18 min (E = 0,5)

Zeitkonstante in Luft ruhend 20 min

Totzeit in Luft ruhend 2 min

Zeitkonstante in Luft bewegt (0,2 m/s) 15 min

Totzeit in Luft bewegt (0,2 m/s) 1 min

Umgebungsbedingungen

Zul. Umgebungstemperatur 0...55 °C

Konstruktiver Aufbau

Gewicht 0,18 kg

Gehäuse Reinweiss (RAL 9010)

Gehäusematerial Schwer entflammbarer Thermoplast

(Brandklasse UL94 HB)

Sockel Schwarzer Thermoplast mit NTC-Fühler

Kabeleinführung Rückseitig

Schraubklemmen Für Leitungen bis 2,5 mm²

Normen, Richtlinien

Schutzart IP 30 (EN 60529)

Schutzklasse II (IEC 60730)

*
*
*
