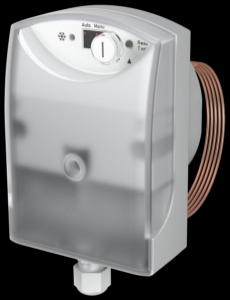

Eigenschaften
• Erfassung der tiefsten Temperatur, welche auf einer Länge von mind. 250 mm an einer beliebigen Stelle entlang des Kapillarrohres auftritt
• Einsatz luftseitig in Lüftungs- und Klimaanlagen, wo Schutzmassnahmen gegen das Einfrieren getroffen werden müssen
• Aktiver Kapillarrohrfühler zum Messen der Tiefsttemperaturen innerhalb 0..15 °C
• Dampfgefülltes Kapillarrohr und Membransystem
• Einstellbarer Frostpunkt
• Anfahrfunktion
• LED- und 7-Segment-Anzeige
Technische Daten
Elektrische Versorgung
Speisespannung (SELV) 1) 24 V~, 10/-20%
Leistungsaufnahme < 6,6 VA
Frequenz 48...63 Hz
Kenngrössen
Messbereich 0...15 °C
Frostschaltpunkt 1...10 °C
Justierpunkt 5 °C
Genauigkeit am Justierpunkt ± 1 °C
Schaltdifferenz Ca. 2 °C
Temperatur Kapillarrohr < 110 °C
Zeitkonstante in Luft ruhend Ca. 90 s
Zeitkonstante in Luft bewegt < 40 s
Ansprechläge Kapillarrohr > 250 mm
Eingänge/Ausgänge
Zul. Leitungslänge 300 m mit 1,5 mm²
Analoger Eingang
Ventilsteuerung Klemme Y 0...10 V
Strom < 0,1 mA
Analoge Ausgänge
Fühlertemperatur Klemme B 0...10 V ≙ 0...15 °C
Ventilsteuerung Klemme Y10 0...10 V
Strom < 1 mA
Potenzialfreie Relaisausgänge (Klemmen Q)
Min. Schaltleistung 12 V~/=, 100 mA
Max. Schaltleistung 230 V~, 6(2) A; 24 V=, 6 A
Umgebungsbedingungen
Feuchte (nicht kondensierend) < 85% rF
Temperatur –15...55 °C
Konstruktiver Aufbau
Klemmen mit Zugfedertechnik Max. 2 × 1,5 mm²Oder 1 × 2,5 mm²Kabeleinfürung Kabelverschraubung M16 fü Kabeldurchmesser 5...10 mm
Gehäse PA, silbergrau (RAL 7001)
Gehäsedeckel PC, transparent
Abdeckklappe ABS, lichtgrau (RAL 7035)
Kapillarrohr Kupfer
Normen, Richtlinien
Schwingfestigkeit DIN EN 60721-3-3 (Klasse 3M2)
Schutzart IP 42 (EN 60529)
Betrieb nach IEC 721-3-3 Klasse 3K5
Lagerung und Transport nach IEC 721-3-2
Klasse 2K3
RoHS-Richtlinie 2011/65/EU EN 50581
EMV-Richtlinie 2004/108/EG EN 61000-6-1, EN 61000-6-3
Niederspannungsrichtlinie 2006/95/EG
EN 60730-1, EN60730-2-9
