Mit Gewindeanschluss nach ISO 228/1
Für Kaltwasser und Warmwasser in geschlossenen Kreisläufen
Siemens Elektromotorischer Stellantrieb, 400 N, 5,5 mm, AC 230 V, 3P, 120 s, Art.Nr.: SAS31.00
Artikelnummer: SAS31.00
SAS31.00 | S55158-A106
Stellkraft: 400 N
Hub: 5.5 mm
Leistungsaufnahme: 2.8 VA
Notstellfunktion: Nein
Schutzart: IP54
Umgebungstemperatur Betrieb: -15…55 °C
Mediumstemperatur: 1…130 °C
Umgebungsfeuchte Betrieb: 95 % r.F.
Abmessungen (B x H x T): 151 x 93 x 80 mm
Montagelage: Stehend bis liegend
Betriebsspannung: AC 230 V
Stellungsrückmeldung: -
Hilfsschalter: 0

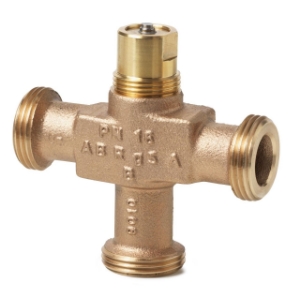

Siemens Dreiwegventil, Aussengewinde, PN16, DN25, kvs 10, Art.Nr.: VXG44.25-10
Artikelnummer: VXG44.25-10
VXG44.25-10 | BPZ:VXG44.25-10
Hub: 5,5 mm
Leckrate: 0...0,02 % des kvs-Wertes
Leckrate Bypass: 0...0,02 % des kvs-Wertes
kvs: 10 m³/h
Mediumstemperatur: 1…120 °C
Ventilkennlinie: Durchgang: linear , Bypass: linear
Stellverhältnis: Ab DN 20: >100 , DN 15: >50
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Werkstoff Innengarnitur: CrNi-Stahl/Rg5/Messing
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 1½" B
SAS..: Δpmax: 400 kPa
VSH Passbogen 90° (2 x Einschiebende), d 28, Art.Nr. : 6190305
Artikelnummer: 6190305
H2 80
l1: 82
d1: 28 (DN25)
es1: 23
z1: 59
l2: 120
d2: 28 (DN25)
es2: 23
93103.028
VSH Übergangsstück (Press x Außengewinde), 28xR3/4", Art.Nr. : 6190679
Artikelnummer: 6190679
l1: 23
d1: 28 (DN25)
D1: 38
es1: 23
l2: 22
d2: 26.9 (3/4" (DN20))
z2: 22
slw2: 38
sks2 44
93116.108
VSH Übergangsstück (Press x Außengewinde), 28xR1", Art.Nr. : 6190657
Artikelnummer: 6190657
l1: 23
d1: 28 (DN25)
D1: 38
es1: 23
l2: 25
d2: 33.7 (1" (DN25))
z2: 25
slw2: 38
sks2 44
93116.109
