Mit Gewindeanschluss nach ISO 228/1
Für Kühl-, Kalt-, Warm- und Heisswasser, Solen, Sattdampf und überhitzer Dampf in offenen und geschlossenen Kreisläufen
Siemens Elektrohydraulischer Stellantrieb, 1000 N, 20 mm, AC 24 V, DC 0...10 V/DC 4...20 mA, Notstellfunktio, Art.Nr.: SKD62
Artikelnummer: SKD62
SKD62 | BPZ:SKD62
Betriebsspannung: AC 24 V
Stellsignal: DC 0...10 V, DC 4...20 mA, 0...1000 Ohm
Leistungsaufnahme: 14 VA
Stellkraft: 1000 N
Stellzeit: Öffnen: 30 s, Schliessen: 15 s
Hub: 20 mm
Notstellfunktion: Ja (15 s)
Stellungsrückmeldung: DC 0...10 V, DC 4...20 mA
Schutzart: IP54
Mediumstemperatur: -25…150 °C
Umgebungstemperatur Betrieb: -15...50 °C
Montagelage: Stehend bis liegend

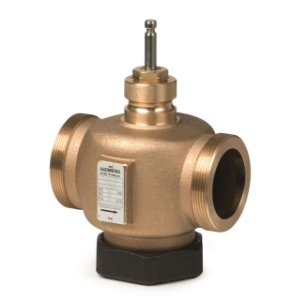

Siemens Durchgangsventil, Aussengewinde, PN16, DN25, kvs 10, Art.Nr.: VVG41.25
Artikelnummer: VVG41.25
VVG41.25 | BPZ:VVG41.25
DN: 25
Hub: 20 mm
Leckrate: 0...0,02 % des kvs-Wertes
kvs: 10 m³/h
Mediumstemperatur: -25…150 °C
Ventilkennlinie: Gleichprozentig
Stellverhältnis: DN 15: >50 , DN 20...50: >100
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Rotguss CC491K (Rg5)
Werkstoff Innengarnitur: CrNi-Stahl
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: G 1½" B
Absolutdruck p1 Dampf: 300 kPa abs
SQX.. Δpmax: 800 kPa
SQX.. Δps: 1550 kPa
SAX..: Δpmax: 800 kPa
SAX..: Δps: 1550 kPa
SKD..: Δpmax: 800 kPa
SKD..: Δps: 1600 kPa
SKB..: Δpmax: 800 kPa
SKB..: Δps: 1600 kPa
