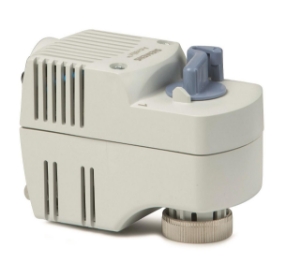

Für Zonenventile VVI46.. und VXI46.., AC 24 V und AC 230 V Versionen.
Elektromotorische Stellantriebe zur Auf/Zu-Regelung von Zonenventilen. Für 2-Punkt-Regelungen von Luftnachbehandlungsgeräten sowie Heiz- und Kühlzonen. Die Stellantriebe sind mit einem Handhebel, Notstellfunktion (NO Ventil geschlossen) und 1,8 m Anschlusskabel versehen. Ein Hilfsschalter ist als Zubehör erhältlich.
Zusatz Info
Befestigung auf Ventil: Überwurfmutter M30 x 1,5
Siemens Zweipunkt-Raumthermostat mit Wochenschaltuhr, Batterie, Heizen oder Kühlen, Empfang Zeitsignal DCF77, Art.Nr.: REV24DC - Nachfolgemodel REV24 ohne Empfang Zeitsignal
Artikelnummer: REV24DC
REV24DC | BPZ:REV24DC
Betriebsspannung: DC 3 V
Spannungsversorgung: Mignon (2xAA)
Batterielebensdauer: 2 Jahre
Sollwerteinstellbereich: 3…35 °C
Schaltdifferenz: Heizen: 0.5…2 K; Regelbar
Digital-Eingänge Anzahl: 1
Relais-Ausgänge: Wechselkontakt , Potentialfrei
Relais-Ausgänge Anzahl: 1
Relais-Ausgänge Schaltspannung: AC 24…250 V
Relais-Ausgänge Schaltstrom: 0.1…6 (2.5) A, RF version: 0.2…16 (2) A
Schutzart: IP20
Abmessungen (B x H x T): 134.5 x 94 x 30 mm
Siemens Durchgangs-Zonenventil, Innengewinde, PN16, DN25, kvs 5, Art.Nr.: VVI46.25/2
Artikelnummer: VVI46.25/2
VVI46.25/2 | S55249-V108
Hub: 2.5 mm
Leckrate: 0.05 % vom kvs
DN: 25
kvs: 5 m³/h
Medium: Wasser , Wasser mit Frostschutz
Mediumstemperatur: 1…110 °C
Ventilkennlinie: Nichtlinear
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Messing
Werkstoff Innengarnitur: Nichtrostender Stahl, Messing
Nenndruck / PN Klasse: PN 16
Anschluss-gewinde: Rp 1"
STA..: Δpmax: 150 kPa
STA..: Δps: 150 kPa
SFA..: Δpmax: 250 kPa
SFA..: Δps: 250 kPa
SUA21..: Δpmax: 250 kPa
SUA21..: Δps: 250 kPa
SSA31.04..: Δps: 300 kPa
SSA31.04..: Δpmax: 300 kPa
