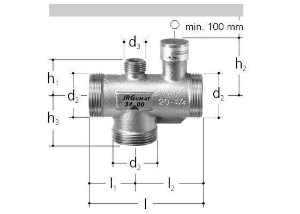

Bild von JRGUMAT Thermomischer PN10, DN40, 40°C - Art.Nr. : 3400.952
Bild von JRGUMAT Thermomischer PN10, DN40, 40°C - Art.Nr. : 3400.952
Bild von JRGUMAT Thermomischer PN10, DN40, 40°C - Art.Nr. : 3400.952
Hersteller: GF JRG

JRGUMAT Thermomischer PN10, DN40, 40°C - Art.Nr. : 3400.952

CHF 1’173.80
CHF 786.45

Artikelnummer: 3400.952

GN(inch): 1 1∕2

DN(mm): 40

Einstellbereich(°C): 30 ‐ 45

Temperatur(°C): 40

JRGCode: 3400.952

GFCode: 350760112

78340.052

Artikelnummer: 3400.952

Der JRGUMAT Thermomischer ist ein proportional regelnder Dreiwegmischer in offener Architektur. Die Mischwassertemperatur wird auf den Thermostaten A übertragen. Dieser vergleicht sie mit dem eingestellten Sollwert. Entspricht die Mischwassertemperatur nicht dem Sollwert, entsteht im Thermostat A eine Volumenänderung. Dabei wird der Ventilschieber B über den Bolzen C geregelt, bis die Mischwassertemperatur mit dem Sollwert übereinstimmt.

Die Armatur kann lediglich das Brauchwasser bei Bezug mischen. Funktionen wie Rückflussverhinderung, Absperrung oder die Regulierung des Zirkulationsvolumenstroms können nicht durch den JRGUMAT Thermomischer übernommen werden. Gemäss den Einbauschemen sind entsprechende Armaturen einzubauen.




  • Gehäuse aus Rotguss, allseitig Aussengewinde für Verschraubungen.
    Für Wasser bis 90°C.
    Standard-Temperaturen 25/40/48/55°C.
    Jeweils mit Sechskantstiftschlüssel verstellbar.
    Kappe für Zirkulationsanschluss zu 3400 siehe 8325.

*
*
*
