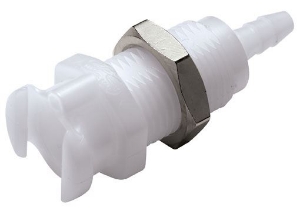

- CPC Kupplungen 1/4 Hose Barb Non-Valved Multi-Mount Acetal Coupling Body- 10 Stk, Art.Nr. : PLM16004
Kupplungselemente der Serie Multi-Mount ermöglichen ein enfaches Verbinden von drei bis fünf Leitungen. Multi-Mount Kupplungen sind in mehreren Werkstoffausführungen, wie Acetal, Polypropylen und Messing verchromt lieferbar. Die Multi-Mount Serie ist kodiert, um Falschverbindungen zu vermeiden. Ausführungen mit oder ohne Absperrventile ermöglichen ein Maximum an Design-Flexibilität.
Betriebsdruck (Minimum): Vakuum
Maximum: Messing = 34,5 bar
(500 psi) Acetal = 16,5 bar
(240 psi)
Anzahl der Anschlüsse Anzahl der Anschlüsse
Betriebstemperatur: -40°C bis 82°C / -40°F bis 180°F
Material:Montageplatte: Aluminium, schwarz eloxiert
Hauptkomponenten: Acetal oder Messing verchromt
Entriegelungstaste: Edelstahl
Ventil: Acetal
Ventilfeder: Edelstahl 316
Feder der Entriebelungstaste und Stift: Edelstahl
O-Ringe: Buna-N
Schlauch-Anschluss: Von 3,2mm bis 9,5mm ID (von 1/8" bis 3/8" ID), von 4mm bis 9,5mm AD (von 5/32" bis 3/8" AD)
HINWEIS: Für die Ausführung Messing verchromt muss bei der Bestell-Nummer das vorne stehende "P" weggelassen werden.
