Hersteller: Sauter , Sauter

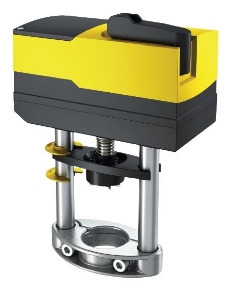

Sauter AVM322F120 Ventilantrieb

CHF 532.90
CHF 431.65

Typ: AVM322F120

Nennspannung: 230 V~

Leistungsaufnahme: < 2,4 W, < 4,0 VA

Stellzeit (s/mm): 6 (12)

Nennhub: 20 mm

Masse B × H × T: 160 × 241 × 88

Gewicht: 1,6 kg

Artikelnummer: AVM322F120

AVM 321, 322: Ventilantrieb

Eigenschaften

• In Lüftungs- Klimaanlagen1) zum Betätigen von 2- und 3-Wege-Ventilen der Typenreihen V6R, VUD, VUE, VUG, VUN, VUP, VUS, B6R, BUD, BUE, BUG, BUN, BUS
• Für Regler mit schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)
• Synchronmotor mit Ansteuerungselektronik und lastabhängiger Abschaltung
• Wirksinn und Stellzeit sind über Kodierschalter einstellbar
• Handkurbel für externe Handverstellung mit Motorausschaltung
• Geringste Laufgeräusche
• Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Nennspannung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Elektrischer Paralelllauf von fünf Antrieben
• Dreiteiliges Gehäuse aus schwer entflammbarem, gelbem/schwarzem Kunststoff und Dichtungen mit Schutzart IP54
• Wartungsfreies Getriebe aus Kunststoff, Gewindespindel und Getriebeplatinen aus Stahl
• Patentierte Antrieb-Ventil-Kopplung
• Montagesäule aus Aluminium
• Montagebügel aus Leichtmetallguss für den Ventilanbau mit 20 mm Hub und aus Kunststoff für den Ventilanbau mit 8 mm Hub
• Elektrische Anschlüsse (max. 1,5 mm2) mit Schraubklemmen
• Zwei ausbrechbare Kabelzuführungen für metrische Verschraubung aus Kunststoff M20 × 1,5
• Montagelage: senkrecht stehend bis waagerecht, nicht hängend

















*
*
*

AVM 321, 322: Ventilantrieb

Eigenschaften

• In Lüftungs- Klimaanlagen1) zum Betätigen von 2- und 3-Wege-Ventilen der Typenreihen V6R, VUD, VUE, VUG, VUN, VUP, VUS, B6R, BUD, BUE, BUG, BUN, BUS
• Für Regler mit schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)
• Synchronmotor mit Ansteuerungselektronik und lastabhängiger Abschaltung
• Wirksinn und Stellzeit sind über Kodierschalter einstellbar
• Handkurbel für externe Handverstellung mit Motorausschaltung
• Geringste Laufgeräusche
• Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Nennspannung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Elektrischer Paralelllauf von fünf Antrieben
• Dreiteiliges Gehäuse aus schwer entflammbarem, gelbem/schwarzem Kunststoff und Dichtungen mit Schutzart IP54
• Wartungsfreies Getriebe aus Kunststoff, Gewindespindel und Getriebeplatinen aus Stahl
• Patentierte Antrieb-Ventil-Kopplung
• Montagesäule aus Aluminium
• Montagebügel aus Leichtmetallguss für den Ventilanbau mit 20 mm Hub und aus Kunststoff für den Ventilanbau mit 8 mm Hub
• Elektrische Anschlüsse (max. 1,5 mm2) mit Schraubklemmen
• Zwei ausbrechbare Kabelzuführungen für metrische Verschraubung aus Kunststoff M20 × 1,5
• Montagelage: senkrecht stehend bis waagerecht, nicht hängend
