Hersteller: Sauter , Sauter

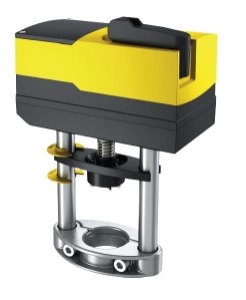

Sauter AVM321SF132

CHF 617.30
CHF 500.05

Typ: AVM321SF132

AUF ANFRAGE

Nennspannung: 24 V~/=

Stellzeit (s/mm): 12 (4)

Nennhub: 8 mm

Masse B × H × T: 160 × 187 × 88

Gewicht: 1,5

Artikelnummer: AVM321SF132

AVM 321S, 322S:

Eigenschaften

• In Lüftungs- Klimaanlagen1) zum Betätigen von 2- und 3-Wege-Ventilen der Typenreihen V6R, VUD, VUE, VUG, VUN, VUP, VUS, B6R, BUD, BUE, BUG, BUN, BUS
• Für Regler mit stetigem Ausgang (0...10 V/4…20 mA) oder schaltendem Ausgang (2-Punkt- oder 3-Punkt-Steuerung)
• BLDC Motor (Brushless DC) mit Ansteuerungselektronik SUT (SAUTER Universal Technologie) der dritten Generation und einer elektronischen lastabhängigen Abschaltung
• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Betriebsanzeige mittels einer zweifarbigen LED
• Selbständige Adaptierung an den Hub des Ventils, zwischen 8 und 20 mm
• Geringste Laufgeräusche
• Durch das eingebaute absolute Wegmesssystem bleibt bei Spannungsunterbrechung die Position immer erhalten
• Wirksinn, Kennlinie (linear/gleichprozentig), Stellzeit und Steuersignal (Spannung/Strom) sind über Kodierschalter einstellbar
• Integrierte Zwangssteuerung durch Kodierschalter zustellbar (mit wählbarer Wirkrichtung)
• Einfache Reinitialisierung mittels einem Kodierschalter
• Handkurbel für externe Handverstellung mit Motorausschaltung
• Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Elektrischer Parallellauf von fünf Antrieben
• Parametrierungsmöglichkeit über die BUS-Schnittstelle
• Dreiteiliges Gehäuse aus schwer entflammbarem, gelbem/schwarzem Kunststoff und Dichtungen mit Schutzart IP54
• Wartungsfreies Getriebe aus Kunststoff, Gewindespindel und Getriebeplatinen aus Stahl
• Patentierte Antrieb-Ventil-Kopplung
• Montagesäule aus Aluminium
• Montagebügel aus Leichtmetallguss für den Ventilanbau mit 20 mm Hub und aus Kunststoff für den Ventilanbau mit 8 mm Hub
• Elektrische Anschlüsse (max. 1,5 mm2) mit Schraubklemmen
• Zwei ausbrechbare Kabelzuführungen für metrische Verschraubungen aus Kunststoff M20 × 1,5
• Montagelage: senkrecht stehend bis waagerecht, nicht hängend
• Nennschubkraft 1000 N2)















*
*
*
