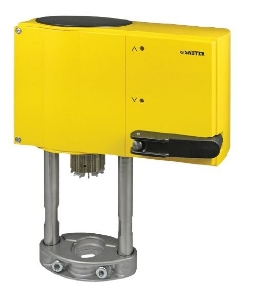

AVM 234S: Ventilantrieb mit SUT Stellungsregler
Eigenschaften
• Betätigen der Durchgangs- oder 3-Wege-Ventile der Typenreihen VUD/BUD, VQD/BQD und VUE/BUE, VQE/BQE DN65…150 sowie V/BUG, V/BUS, VUP und V/B6R DN 15...150
• Für Regler mit stetigem Ausgang (0...10 V oder 4...20 mA) oder schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)
• Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronische kraftabhängige Abschaltung
• Einfacher Zusammenbau mit Ventil, Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)
• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LEDs
• Kodierschalter zur Auswahl von Kennlinie und Laufzeit
• Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar
• Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm). Der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren
• Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss
• Handkurbel für externe Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Speisespannung 230 V mit Modul oder direkter Anschluss für 24 V~ / 24 V=, stetige Ansteuerung auch bei 230 V zulässig
• Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl
• Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau
• Elektrische Anschlüsse (max. 2,5 mm2) mit Schraubklemmen
• Drei ausbrechbare Kabelzuführungen für M20 × 1,5 (2×) und M16 × 1,5
• Montage senkrecht stehend bis waagerecht, nicht hängend
Sauter Zubehör 0372332001 Modul 230V steckbar für AVM234 / AVF234 / AVN224
Typ: 0372332001
Beschreibung: 230 V ±15%, Speisespannung
Sauter Zubehör 0372338002 Umbauset von AVx2x4SFx32 in AVx2x4SFx32-6
Typ: 0372338002
Beschreibung: V/B6 DN 65...150, V/BXD, V/BXE ab DN 65, Hub 40 mm
Sauter Zubehör 0372333001 Hilfskontakt 2-fach für AVM234 / AVF234 / AVN224
Typ: 0372333001
Beschreibung: Stufenlos einstellbar, min. 100 mA und 12 V zul. Belastung 6(2) A
