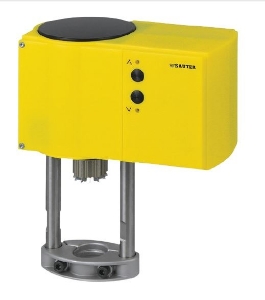

Sauter AVN224SF132 Ventilantrieb SUT mit Sicherheitsfunktion

AVN 224S: Ventilantrieb SUT mit Sicherheitsfunktion

Eigenschaften

• Betätigen der Durchgangs- oder 3-Wege-Ventile der Typenreihen VUG/BUG und VUP nach DIN EN 14597
• Für Regler mit stetigem Ausgang (0...10 V oder 4...20 mA) und schaltendem Ausgang (2-Punkt oder 3-Punkt-Steuerung)
• Ventilantrieb mit Sicherheitsfunktion (nach DIN 32730, DIN EN 14597) und Schubkraft von 1100 N, in Ausführung Normally Closed (NC) oder Normally Open (NO)
• Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT) und elektronischer kraftabhängiger Abschaltung
• Einfacher Zusammenbau mit Ventil; Spindelverbindung erfolgt automatisch nach Anlegen der Steuerspannung (patentiertes System)
• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend), Anzeige mittels 2 LED
• Kodierschalter zur Auswahl von Kennlinie und Laufzeit
• Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar
• Selbständige Adaptierung an den Hub des Ventils (min. Ventilhub 8 mm, max. Ventilhub 49 mm); der eingemessene Hub wird gespeichert und geht auch bei Spannungsunterbrechung nicht verloren
• Wirksinn auswählbar über Schraubklemmen beim elektrischen Anschluss
• Drucktasten aussen am Gehäuse zur Handverstellung mit Motorausschaltung und als Auslöser für eine Neuinitialisierung
• Zahlreiche Adapter ermöglichen den Aufbau auf Fremdventile
• Wartungsfreies Getriebe aus Sinterstahl, Getriebeplatine aus Stahl
• Federpaket und Montagesäule aus nicht rostendem Stahl, Montagebügel aus Leichtmetallguss für den Ventilanbau
• Elektrische Anschlüsse (max. 2,5 mm2) mit Schraubklemmen
• Drei ausbrechbare Kabeleinführungen für M20 × 1,5 (2×) und M16 × 1,5
• Montage senkrecht stehend bis waagerecht, nicht hängend
