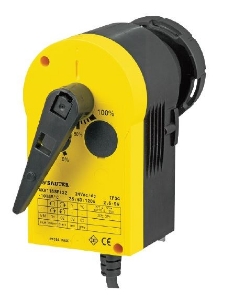

AKM 105S, 115S: Drehantrieb mit SAUTER Universal Technology (SUT) für Kugelhahn
Eigenschaften
• Zum Betätigen von 2- und 3-Wege-Kugelhähnen (Typenreihe VKR und BKR)
• Für Regler mit stetigem Ausgang (0...10 V) oder schaltendem Ausgang (2-/3-Punkt-Steuerung)
• Für Kugelhähne bis DN 50
• Zusammenbau mit Kugelhahn ohne Werkzeug
• Schrittmotor mit Ansteuerungselektronik SAUTER Universal Technology (SUT)
• Elektronische kraftabhängige Motorabschaltung
• Automatisches Erkennen des anliegenden Steuersignals (stetig oder schaltend)
• Kodierschalter zur Auswahl von Kennlinie und Laufzeit (35 s, 60 s, 120 s)
• Kennlinienart (linear/quadratisch/gleichprozentig) am Antrieb einstellbar
• Wirksinn direkt am Kabel wählbar
• Wartungsfreies Getriebe
• Ausrastbares Getriebe zur Positionierung des Kugelhahns von Hand (mit Handhebel)
• Konsole und Bajonettring aus glasfaserverstärktem Kunststoff für den Anbau an Kugelhahn
Siemens Durchgangs-Kugelhahn, Innengewinde, PN40, DN15, kvs 4, Art.Nr.: VAI61.15-4
Artikelnummer: VAI61.15-4
VAI61.15-4 | BPZ:VAI61.15-4
Drehwinkel: 90°
Leckrate: „Wasserdicht“ nach EN 60534-4 L/1, besser Klasse 5
kvs: 4 m³/h
Medium: Wasser , Wasser mit Frostschutz
Mediumstemperatur: -10…120 °C
Ventilkennlinie: Gleichprozentig
Stellverhältnis: > 500
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Messing
Werkstoff Innengarnitur: Messing UNS C35330 (DZR), verchromt
Nenndruck / PN Klasse: PN 40
Anschluss-gewinde: Rp ½"
GQD../GSD..9A: Δpmax: 350 kPa
GQD../GSD..9A: Δps: 1400 kPa
GDB..9E: Δpmax: 350 kPa
GDB..9E: Δps: 1400 kPa
GMA../GLB..9E: Δpmax: 350 kPa
GMA../GLB..9E: Δps: 1400 kPa
GLD..9E Δpmax: 350 kPa
GLD..9E Δps: 1400 kPa
Siemens Dreiweg-Kugelhahn, Innengewinde, PN40, DN15, kvs 4, Art.Nr.: VBI61.15-4
Artikelnummer: VBI61.15-4
VBI61.15-4 | BPZ:VBI61.15-4
Drehwinkel: 90°
Leckrate: „Wasserdicht“ nach EN 60534-4 L/1, besser Klasse 4
Leckrate Bypass: < 1 % des kvs-Werts
kvs: 4 m³/h
Medium: Wasser , Wasser mit Frostschutz
Mediumstemperatur: -10…120 °C
Ventilkennlinie: Durchgang: gleichprozentig , Bypass: linear
Stellverhältnis: > 500
Betriebsdruck zulässig: 1600 kPa
Werkstoff Ventilkörper: Messing
Werkstoff Innengarnitur: Messing UNS C35330 (DZR), verchromt
Nenndruck / PN Klasse: PN 40
Anschluss-gewinde: Rp ½"
GDB..9E: Δpmax: 350 kPa
GQD../GSD..9A: Δpmax: 350 kPa
GMA../GLB..9E: Δpmax: 350 kPa
GLD..9E Δpmax: 350 kPa
Siemens Elektromotorischer Drehantrieb ohne Federrücklauf für Kugelhähne mit Modbus RTU, Art.Nr.: GLB111.9E/MO
Artikelnummer: GLB111.9E/MO
GLB111.9E/MO | S55499-D206
Drehmoment: 10 Nm
Drehwinkel: 90°
Leistungsaufnahme: 3 VA, 2.5 W
Stellzeit: 150 s
Kabellänge: 0,9 m
Notstellfunktion: Nein
Stellsignal: Modbus RTU
Schutzart: IP54
Umgebungstemperatur Betrieb: 0…50 °C
Umgebungsfeuchte Betrieb: 5…95 % r.F.
Abmessungen (B x H x T): 88 x 112 x 143 mm
Montagelage: Senkrecht bis waagrecht
Betriebsspannung: AC 24 V
Stellungsrückmeldung: Modbus RTU
Hilfsschalter: 0
Sauter VKR015F320-FF 2-Wege-Regelkugelhahn mit Innengewinde, PN 40
Typ: VKR015F320-FF
Nennweite: DN 15
Anschluss ISO 7/1 Rp: Rp ½"
kvs-Wert: 4 m³/h
Gewicht: 0,29 kg
