Wirkungsweise

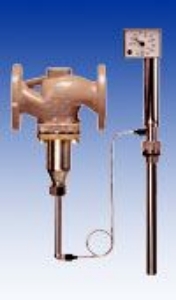

Die Regler arbeiten nach dem Prinzip der Flüssigkeitsausdehnung.
Temperaturfühler (11), Verbindungsrohr (8) und Arbeitskörper (7) sind mit einer Flüssigkeit gefüllt. Ausdehnung und Entspannung dieser Flüssigkeit verstellen in Abhängigkeit von der Temperatur den Arbeitskörper (7) und infolgedessen die Kegelstange (5) des Ventils mit dem Kegel (3).
Die Stellung des Kegels bestimmt den Durchfluss des Wärmeträgers über die zwischen Kegel und Sitz (2) freigegebene Fläche.
Der Sollwert wird mit einem Schlüssel (9) auf einen an der Skala (10) ablesbaren Wert eingestellt.
Einbau
Ventil
Die Ventile sind in waagerecht verlaufende Rohrleitungen einzubauen. Der Thermostatanschluss muss nach unten hängen, wobei die Durchflussrichtung dem Pfeil auf dem Ventilgehäuse entspricht.
Verbindungsrohr
Das Verbindungsrohr ist so zu verlegen, dass keine größeren Umgebungstemperaturschwankungen auftreten und der zul.
Umgebungstemperaturbereich nicht überschritten wird.
Mechanische Beschädigungen sind zu vermeiden. Der kleinste mögliche Biegeradius beträgt 50 mm.
Temperaturfühler
Die Einbaulage des Stabfühlers ist beliebig, er muss aber mit der gesamten Länge in das zu regelnde Medium eintauchen.
Der Einbauort ist so zu wählen, dass weder Überhitzungen noch merkliche Totzeiten auftreten.
Es ist nur die Kombination gleichartiger Werkstoffe zulässig, z.Bsp. Wärmetauscher aus korrosionsfestem Stahl mit Tauchhülsen
aus korrosionsfestem Stahl 1.4571.
Zubehör (siehe auch Bild 5)
Tauchhülsen mit Gewinde- oder Flanschanschluss für Stabfühler Typ 2231 und 2232 · Gewindeanschluss G1, PN 40, aus Bronze/Stahl/CrNiMo-Stahl · Flanschanschluss DN 32, PN 40, mit Tauchrohr aus CrNiMo-Stahl/Stahl · Tauchrohr aus PTFE, PN 6 (Flansch PN 40)
DVGW-baumustergeprüfte Tauchhülse für brennbare Gase,
Gewindeanschluss G1, PN 100
Befestigungsteile für Typ 2233 und Typ 2234 · Trägerelemente für Wandmontage · Abdeckhaube für Thermostat Zum Schutz des Arbeitskörpers vor unzulässigen Betriebsbedingungen wird zwischen Ventil und Arbeitskörper ein Verlängerungs- oder ein Zwischenstück angeordnet.
Ein Verlängerungsstück ist für Temperaturen über 220 °C notwendig.
Es wird standardmäßig ohne Abdichtung angeboten. Als Sonderausführung gibt es das Verlängerungsstück aus
Edelstahl mit Balgabdichtung. Es wirkt zusätzlich wie ein Zwischenstück.
Bei Kombinationen aus Ventilen mit Grauguss- oder Sphärogussgehäusen mit Sicherheitstemperaturbegrenzer Typ 2212
bzw. Sicherheitstemperaturwächter Typ 2213 ist für Temperaturen über 150 °C ein Verlängerungsstück erforderlich.
Zwischenstück aus Messing (für Wasser, Dampf) oder CrNi-Stahl (für Wasser, Öl).
Ein Zwischenstück ist dann einzusetzen, wenn eine Abdichtung zwischen Thermostat und Ventil gefordert wird. Ist die
Buntmetallfreiheit aller medienberührenden Teile zu garantieren, müssen Zwischenstücke aus CrNi-Stahl eingesetzt
werden.
Desweiteren verhindert ein Zwischenstück einen Mediumaustritt bei Thermostatwechsel.
